Apakah Jack Keystone dalam Rangkaian?

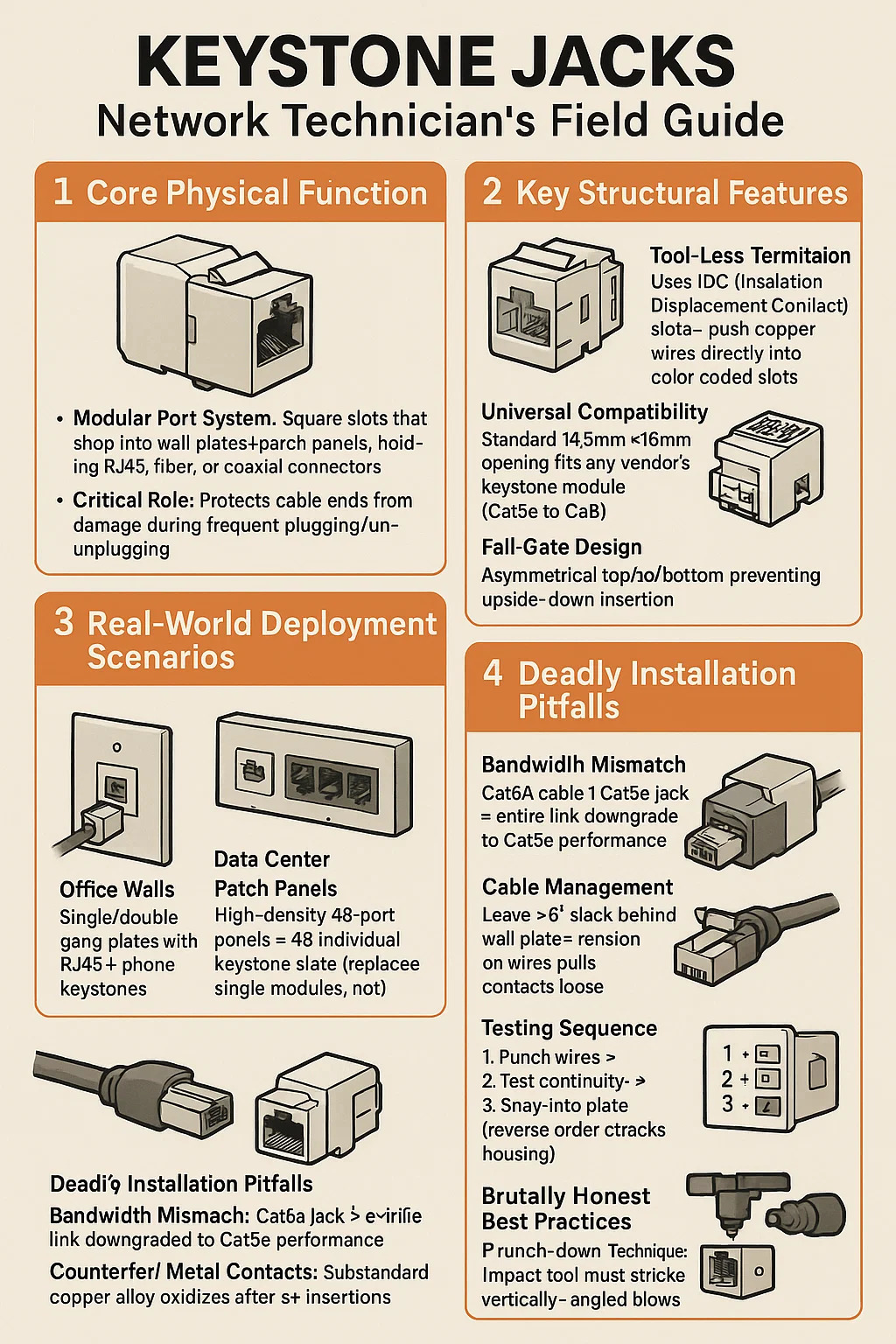

Keystone Jacks : Panduan Lapangan Juruteknik Rangkaian

1. Fungsi fizikal teras

Sistem Pelabuhan Modular: Slot persegi yang masuk ke dalam plat dinding/panel patch, memegang RJ45, serat, atau penyambung sepaksi. Menukar kabel dalam dinding ke port yang boleh diakses pengguna.
Peranan Kritikal: Melindungi kabel berakhir dari kerosakan semasa pemalam/pencabutan yang kerap.

2. Ciri -ciri struktur utama

Penamatan yang kurang alat: Menggunakan IDC (hubungan anjakan penebat) Slot-wayar tembaga-gulung terus ke dalam slot berkod warna; Bilah menusuk penebat untuk dihubungi.
Keserasian Universal: Pembukaan standard 14.5mm × 16mm sesuai dengan mana -mana modul Keystone vendor (CAT5E ke CAT8).
Reka bentuk yang selamat:
Atas/bawah asimetri menghalang penyisipan terbalik.
T568A/B Gambarajah pendawaian dibentuk ke dalam perumahan.

3. Senario penyebaran dunia sebenar

Dinding Pejabat: Plat geng tunggal/double dengan batu kunci telefon RJ45 (pemisahan data/suara).
Panel patch pusat data: Panel 48-port berkepadatan tinggi = 48 slot kunci individu (ganti modul tunggal, bukan panel keseluruhan).
Persekitaran Hibrid: Panel bilik kawalan Campurkan RJ45 LC Fiber HDMI Keystones (mis., Stesen pemantauan CCTV).

4. Perangkap pemasangan mematikan

Bandwidth Mismatch: Cat6a Cable Cat5e Jack = keseluruhan pautan diturunkan kepada prestasi Cat5e.
Kenalan logam palsu: aloi tembaga yang substandard mengoksidakan selepas 5 sisipan → kehilangan paket (permintaan fosfor gangsa).
Melindungi kejahilan: Menggunakan bicu terlindung dengan kabel UTP mencipta gelung tanah (hum/gangguan).

5. Amalan terbaik kejam secara kejam

Teknik Punch-Down: Alat kesan mesti menyerang konduktor Nick.
Pengurusan Kabel: Tinggalkan ≥6 "Slack Behind Wall Plate -Tension on Wires menarik kenalan longgar.
Ujian Ujian:
Punch Wires → 2. Kesinambungan Ujian → 3. Snap ke dalam pinggan (perumahan retak pesanan terbalik).
