Apakah Jack Keystone Network?

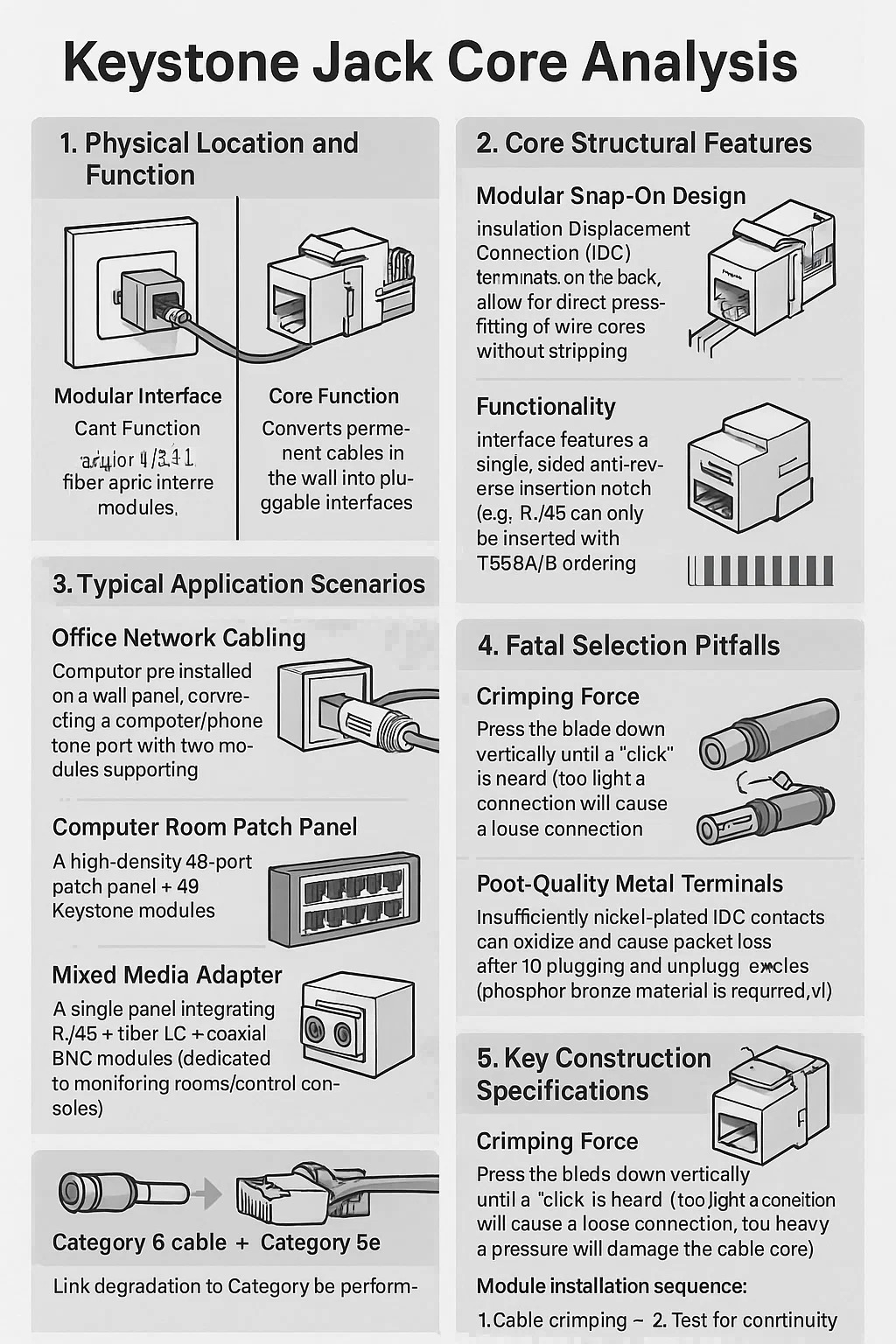

Keystone Jack Analisis teras

1. Lokasi dan fungsi fizikal
Pembawa antara muka modular: Pelabuhan persegi yang tertanam dalam panel panel/patch dinding, membawa modul antara muka RJ45, RJ11, atau serat optik, membolehkan sambungan antara peranti dan kabel rangkaian.
Fungsi teras: Menukar kabel kekal di dinding ke antara muka pluggable, mencegah kerosakan dari lenturan berulang.

2. Ciri -ciri struktur teras
Reka bentuk snap-on modular:
Terminal Sambungan Pemindahan Penebat (IDC) di bahagian belakang membolehkan pengangkut langsung teras dawai tanpa pelucutan.
Pembukaan depan standard bersesuaian dengan semua jenama modul (mis., Kategori 5E/6/6A RJ45 modul).
Fungsi:
Antara muka mempunyai kedudukan sisipan anti-revolusi satu sisi (mis., RJ45 hanya boleh dimasukkan satu cara).
Kawasan punch-down dikodkan warna dengan T568A/B untuk memastikan pesanan standard.

3. Senario aplikasi biasa
Kabel Rangkaian Pejabat: Keystone Pra-dipasang pada panel dinding, menyambungkan komputer/telefon (satu port dengan dua modul yang menyokong data dan suara). Panel patch bilik komputer: Panel patch 48-port berkepadatan tinggi = 48 Modul Keystone (lebih mudah untuk mengekalkan daripada model all-in-one).
Penyesuai Media Campuran: Panel tunggal mengintegrasikan modul BNC Coaxial serat RJ45 (didedikasikan untuk pemantauan bilik/konsol kawalan).

4. Perangkap pemilihan maut
Bandwidth Mismatch: Kategori 6 Kabel Kategori 5E Keystone → Degradasi Pautan ke Kategori 5E Prestasi.
Terminal logam berkualiti rendah: Kenalan IDC bersalut nikel yang tidak mencukupi boleh mengoksida dan menyebabkan kehilangan paket selepas 10 kitaran memasang dan mencabut (bahan gangsa fosfor diperlukan).
Tempat buta penarafan kebakaran: Menggunakan PVC Keystone di siling yang digantung (yang tidak memenuhi piawaian kebencian api) boleh melepaskan asap toksik sekiranya berlaku api.

5. Spesifikasi Pembinaan Utama
Kekuatan Crimping: Tekan bilah ke bawah secara menegak sehingga "klik" didengar (terlalu ringan sambungan akan menyebabkan sambungan longgar; terlalu berat tekanan akan merosakkan teras kabel).
Panjang kabel terpelihara: Benarkan ≥15cm kabel di dalam kotak panel untuk mengelakkan ketegangan pada terminal dari penyambungan berulang dan cabut plugging. Urutan pemasangan modul:
1. Kabel crimping → 2. Ujian untuk kesinambungan → 3. Snap modul ke dalam panel (untuk mengelakkan kerosakan pada selak semasa kerja semula).
