Kabel Apakah yang Terbaik untuk Panel Tampalan? Panduan Lengkap

Jawapan Ringkas: Kucing6 Merupakan Kabel Yang Paling Diutamakan untuk Panel Tampalan

Apabila ia datang kepada panel tampalan rangkaian , Kabel pasangan terpiuh (UTP) tanpa pelindung Cat6 ialah pilihan yang paling kerap disyorkan dan digunakan secara meluas untuk kebanyakan perniagaan dan persekitaran rangkaian rumah. Ia mencapai keseimbangan yang tepat antara prestasi, kos dan kalis masa hadapan. Walau bagaimanapun, kabel terbaik untuk persediaan panel tampalan khusus anda bergantung pada keperluan kelajuan anda, panjang larian kabel, keadaan gangguan dan belanjawan. Cat5e kekal berdaya maju dengan sempurna untuk rangkaian gigabit pada bajet yang ketat, manakala Cat6A adalah pilihan untuk pemasangan 10GbE atau pusat data berketumpatan tinggi.

Panduan ini menerangkan setiap jenis kabel utama yang digunakan dengan panel tampalan, menerangkan perbezaan teknikal yang sebenarnya penting dalam penggunaan sebenar, dan membantu anda membuat keputusan yang yakin dan termaklum tanpa merumitkannya.

Memahami Cara Pilihan Kabel Mempengaruhi Prestasi Panel Tampalan Rangkaian Anda

Panel tampalan rangkaian ialah perkakasan pasif — ia tidak menguatkan atau menjana semula isyarat. Setiap sambungan yang anda buat melaluinya hanya sebaik kabel di kedua-dua sisi. Kabel yang anda tebuk ke bahagian belakang panel tampalan anda dan kord tampalan yang anda palamkan ke hadapan kedua-duanya menyumbang kepada kualiti isyarat, kependaman dan pemprosesan maksimum.

Sifat elektrik utama yang berbeza mengikut kategori kabel termasuk:

• Pelemahan — kehilangan isyarat melalui jarak. Kabel kategori yang lebih tinggi mengekalkan isyarat yang lebih kuat merentasi larian yang lebih lama.
• Crosstalk (SETERUSNYA dan FEXT) — gangguan antara pasangan wayar bersebelahan. Cat6 dan Cat6A menggunakan lilitan yang lebih ketat dan pemisah fizikal untuk mengurangkan ini dengan ketara.
• Lebar jalur — diukur dalam MHz, ini menentukan jumlah data yang boleh dibawa oleh kabel. Cat5e mengendalikan 100 MHz, Cat6 mengendalikan 250 MHz dan Cat6A mencapai 500 MHz.
• Pulangan kerugian — tenaga isyarat yang dipantulkan yang boleh merendahkan prestasi pada kelajuan tinggi.

Oleh kerana panel tampalan memperkenalkan titik sambungan tambahan — penamatan tebuk bawah di belakang dan port RJ45 di hadapan — menggunakan kategori kabel yang sepadan atau melebihi kategori dinilai panel anda adalah penting. Mencampurkan panel tampalan Cat6A dengan larian mendatar Cat5e, sebagai contoh, mengehadkan sistem anda dengan serta-merta kepada prestasi Cat5e tanpa mengira nilai panel itu sendiri.

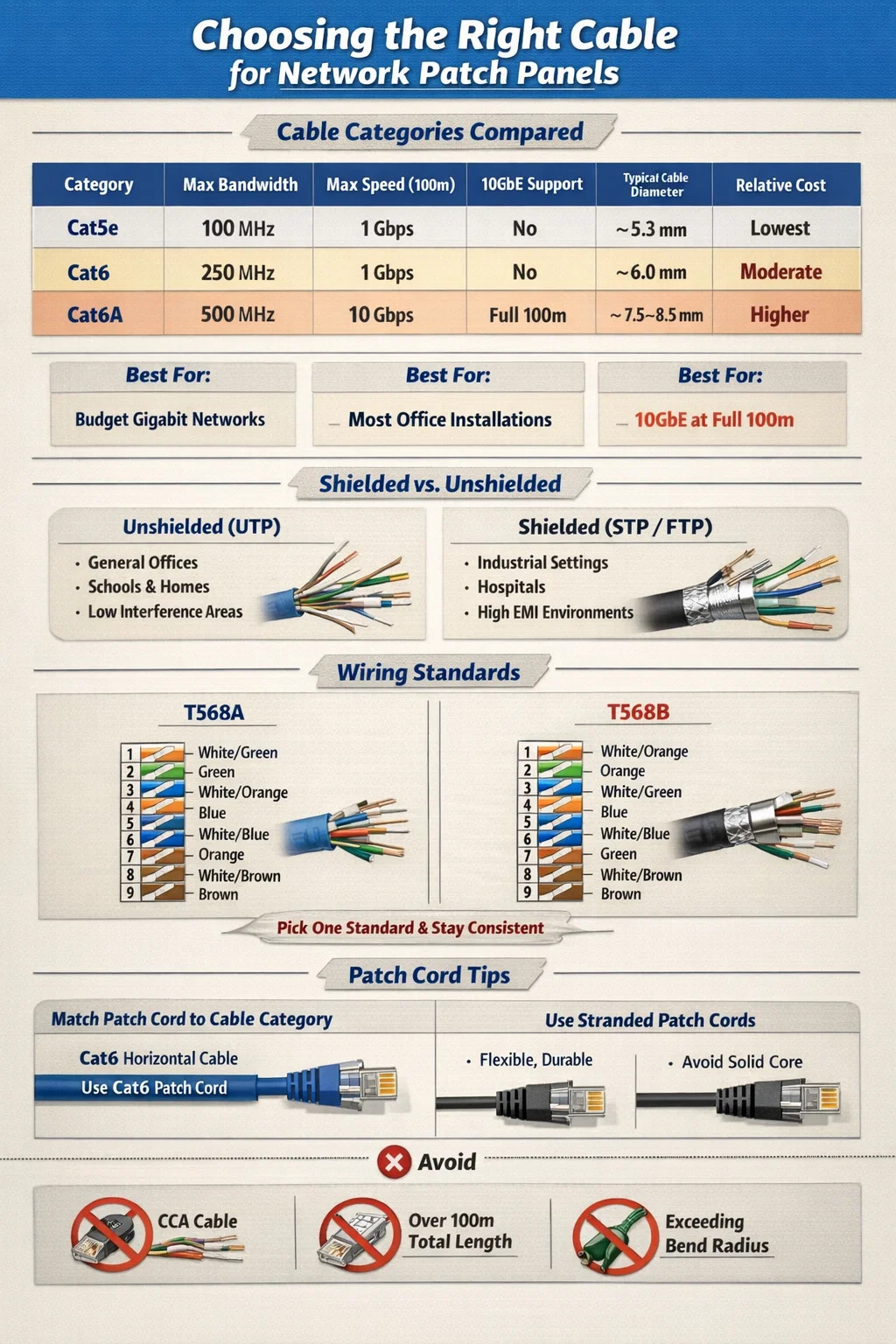

Kategori Kabel Berbanding: Cat5e lwn Cat6 lwn Cat6A untuk Penggunaan Panel Tampalan

Tiga kategori yang paling kerap anda hadapi dalam persekitaran kabel berstruktur ialah Cat5e, Cat6 dan Cat6A. Begini cara mereka bertindan antara satu sama lain dalam perbandingan langsung:

Cat5e: Masih Relevan untuk Rangkaian Gigabit Bajet

Cat5e (Kategori 5 dipertingkatkan) ialah standard pengkabelan berstruktur yang dominan sepanjang tahun 2000-an dan kekal digunakan secara aktif hari ini. Ia menyokong gigabit Ethernet (1000BASE-T) pada larian 100 meter penuh dan kos lebih rendah setiap kaki berbanding Cat6 atau Cat6A. Untuk memasang semula bangunan lama atau menyambungkan titik akhir permintaan rendah seperti telefon VoIP, kamera keselamatan atau stesen kerja asas, Cat5e yang dipasangkan dengan panel tampung bertaraf Cat5e adalah memadai sepenuhnya.

Hadnya adalah kalis masa hadapan. Cat5e tidak boleh menyokong 10 Gigabit Ethernet dengan pasti, dan prestasi crosstalknya lebih rendah daripada Cat6. Jika anda memasang kabel baharu dan mengharapkan untuk meningkatkan infrastruktur rangkaian anda dalam tempoh lima hingga sepuluh tahun akan datang, membelanjakan premium kecil pada Cat6 lebih masuk akal.

Cat6: Tempat Menarik untuk Kebanyakan Pemasangan Panel Tampalan

Cat6 ialah kabel yang paling biasa ditentukan untuk projek kabel berstruktur baharu yang melibatkan panel tampalan rangkaian. Jalur lebar 250 MHz menggandakan kapasiti Cat5e, prestasi crosstalk adalah lebih baik dengan ketara disebabkan oleh lilitan pasangan yang lebih ketat dan spline plastik dalaman (pemisah) yang terdapat dalam banyak pembinaan Cat6, dan ia menyokong kelajuan 10 Gbps pada larian yang lebih pendek sehingga 55 meter.

Untuk persekitaran pejabat biasa dengan purata larian mendatar 20–40 meter, Cat6 mengendalikan 10GbE dengan selesa jika infrastruktur suis anda menyokongnya. Harga premium berbanding Cat5e lazimnya 10–20% setiap kaki — perbezaan kecil yang membuahkan hasil sepanjang hayat pemasangan. Panel tampalan Cat6 tersedia secara meluas dalam konfigurasi 24-port dan 48-port serta serasi dengan semua alat tebuk-bawah gaya 110 standard.

Cat6A: Pilihan Tepat untuk 10GbE pada Jarak Penuh

Cat6A (Kategori Tambahan 6) ialah standard yang disyorkan semasa untuk sebarang pemasangan di mana 10 Gigabit Ethernet mesti dikekalkan merentasi larian mendatar 100 meter penuh . Ia beroperasi pada lebar jalur 500 MHz, menggunakan sama ada binaan berperisai (F/UTP atau S/FTP) atau tidak berperisai dengan penebat yang lebih tebal dan memenuhi keperluan crosstalk asing yang Cat6 tidak dapat.

Pertukaran adalah saiz fizikal dan berat. Kabel Cat6A jauh lebih tebal — biasanya diameter 7.5 hingga 8.5 mm berbanding 6 mm untuk Cat6 — yang bermaksud pengiraan isian saluran yang lebih ketat, dulang kabel yang lebih berat dan pengurusan jejari selekoh yang lebih mencabar. Panel tampalan Cat6A juga lebih besar dan lebih mahal. Walau bagaimanapun, dalam pusat data, kemudahan penjagaan kesihatan atau mana-mana persekitaran yang menggunakan 10GbE pada desktop atau suis tepi, Cat6A ialah pilihan yang betul dan dinyatakan secara eksplisit dalam TIA-568-C.2 untuk aplikasi 10GBASE-T.

Kabel Terlindung vs Tidak Terlindung: Mana Yang Lebih Berfungsi dengan Panel Tampalan?

Satu keputusan yang mengelirukan banyak pemasang rangkaian ialah sama ada untuk menggunakan kabel terlindung (STP/FTP/S/FTP) atau tidak terlindung (UTP) untuk larian panel tampalan. Jawapannya sangat bergantung pada persekitaran anda.

Apabila Kabel Unshielded (UTP) Adalah Panggilan yang Tepat

Sebilangan besar pemasangan panel tampalan rangkaian di pejabat komersial, sekolah, persekitaran runcit dan rumah menggunakan kabel UTP. Ia lebih mudah untuk ditamatkan, lebih fleksibel, lebih ringan dan lebih murah daripada alternatif terlindung. Selagi kabel dijauhkan daripada sumber gangguan tinggi — seperti balast lampu pendarfluor, motor besar atau kabel kuasa selari yang berjalan melebihi 2 meter — UTP berprestasi cemerlang.

Piawaian TIA-568 membenarkan kabel UTP berjalan dalam jarak 5 cm kabel kuasa tidak terlindung dan dalam 12 cm lekapan lampu pendarfluor. Pastikan kelegaan tersebut dan UTP akan memberikan anda prestasi yang bersih dan boleh dipercayai tanpa kerumitan asas sistem terlindung.

Apabila Kabel Berlindung Menjadi Diperlukan

Kabel terlindung ialah pilihan yang betul dalam persekitaran dengan sumber gangguan elektromagnet (EMI) yang ketara, termasuk:

• Lantai pembuatan dengan jentera elektrik berat
• Hospital dengan suite MRI atau peralatan pengimejan berkuasa tinggi
• Studio siaran dengan peralatan frekuensi radio
• Persekitaran industri di mana kabel mesti berjalan berhampiran VFD (pemacu frekuensi berubah-ubah)
• Pemasangan luar atau separa luar tertakluk kepada pendedahan kilat

Apabila anda menggunakan kabel terlindung, panel tampalan anda juga mesti dilindungi dan dibumikan dengan betul. Kabel berperisai yang ditamatkan pada panel tampalan yang tidak dibumikan atau tidak berperisai sebenarnya boleh berprestasi lebih teruk daripada UTP kerana perisai yang tidak disambungkan bertindak sebagai antena, mengumpul gangguan dan bukannya menolaknya. Keseluruhan saluran terlindung — kabel, panel tampalan, bicu batu kunci dan kord tampalan — mesti dibumikan pada satu titik untuk menjadi berkesan.

T568A lwn T568B: Piawaian Pendawaian Mana Untuk Digunakan di Panel Tampalan

Kedua-dua T568A dan T568B adalah piawaian pendawaian TIA/EIA yang sah untuk menamatkan kabel Ethernet pada port tebuk panel tampalan. Perbezaan prestasi teknikal antara kedua-duanya boleh diabaikan — kedua-duanya menyokong kelajuan dan jarak yang sama. Peraturan penting ialah ketekalan: gunakan standard yang sama sepanjang keseluruhan pemasangan .

T568B lebih biasa dalam pemasangan komersial Amerika Utara dan digunakan oleh majoriti kord tampalan pra-buat yang dijual di pasaran AS. T568A diutamakan dalam pemasangan kerajaan (ia ditentukan oleh piawaian TIA-568-C kerajaan AS untuk bangunan persekutuan) dan biasa di Eropah dan Australia.

Jika anda melanjutkan atau menambah pada pemasangan sedia ada, sentiasa padankan standard yang sudah digunakan. Mencampurkan T568A dan T568B dalam saluran hujung ke hujung yang sama menghasilkan persilangan, bukan sambungan lurus, yang akan menghalang pautan anda daripada muncul pada kebanyakan suis.

Pemilihan Kord Tampalan: Separuh Lagi Persamaan Kabel Panel Tampalan

Kebanyakan orang menumpukan sepenuhnya pada larian kabel mendatar apabila memikirkan tentang kabel yang hendak digunakan dengan panel tampalan, tetapi kord tampalan yang menyambungkan port panel ke suis anda adalah sama penting. Kord tampalan yang merupakan kategori yang lebih rendah daripada kabel mendatar anda mewujudkan kesesakan pada titik sambungan.

Padankan Kategori Patch Cord dengan Kabel Mendatar Anda

Jika anda telah menjalankan Cat6 ke panel tampalan anda, gunakan kord tampalan Cat6 di bahagian hadapan. Menggunakan kord tampalan Cat5e pada panel Cat6 dan kabel mendatar Cat6 mengehadkan saluran kepada prestasi Cat5e. Perkara yang sama berlaku untuk Cat6A — sentiasa gunakan kord tampalan berkadar Cat6A dengan panel tampalan Cat6A dan kabel mendatar.

Panjang kord tampalan standard untuk menyambungkan panel tampalan ke suis biasanya 0.5m, 1m, 2m atau 3m . Kord yang lebih pendek mengurangkan kehilangan isyarat dan memastikan rak anda kemas. Elakkan membeli kord tampalan murah daripada pembekal yang tidak disahkan - kord tampalan berkualiti rendah dengan lilitan pasangan longgar atau penyambung substandard adalah salah satu punca paling biasa kegagalan pautan terputus-putus dan daya pemprosesan yang berkurangan dalam sistem kabel berstruktur yang dibina dengan baik.

Tali Tampalan Konduktor Terkandas lwn Pepejal

Kord tampalan menggunakan konduktor terkandas (berbilang wayar nipis bercantum) dan bukannya konduktor pepejal. Kabel terkandas lebih fleksibel dan tahan terhadap keletihan fizikal akibat lenturan dan pergerakan berulang, menjadikannya sesuai untuk larian pendek dan kerap dikendalikan antara panel tampalan dan suis. Kabel konduktor pepejal — digunakan untuk larian mendatar — lebih keras dan akan retak secara dalaman jika dibengkokkan berulang kali.

Jangan sekali-kali menggunakan kabel konduktor pepejal sebagai kord tampalan. Ia akan berfungsi pada mulanya, tetapi konduktor dalaman akan keletihan dan gagal selepas memasukkan plag berulang dan pergerakan kabel.

Kabel Gentian Optik dan Panel Tampalan: Kategori Berbeza Sama-sama

Tidak semua panel tampalan menggunakan kabel Ethernet tembaga. Panel tampalan gentian optik — juga dipanggil panel pengedaran gentian atau penutup gentian — digunakan untuk kabel tulang belakang antara bilik peralatan, sambungan antara bangunan dan sambung pusat data berketumpatan tinggi. Ia mempunyai fungsi yang berbeza daripada panel tampalan tembaga dan memerlukan amalan pengurusan kabel yang berbeza sama sekali.

Multimode vs Single-Mod Fiber pada Panel Patch

Panel tampalan gentian menerima sama ada gentian berbilang mod atau mod tunggal, dan ini tidak boleh ditukar ganti. Pilihan bergantung pada jarak penghantaran dan aplikasi anda:

• Gentian berbilang mod OM3 menyokong 10GbE sehingga 300 meter dan 40GbE sehingga 100 meter. Ia menggunakan teras 50 mikron dan biasa digunakan dalam aplikasi tulang belakang kampus dan pusat data.
• Gentian berbilang mod OM4 memanjangkan 10GbE hingga 550 meter dan 100GbE hingga 150 meter. Ia adalah standard berbilang mod pilihan untuk pemasangan pusat data baharu.
• gentian mod tunggal OS2 menyokong transmisi pada jarak sehingga 10 km dan seterusnya, menjadikannya penting untuk larian antara bangunan atau seluruh kampus.

Panel tampalan gentian ialah peranti pasif yang menyediakan titik penamat yang teratur untuk larian gentian. Kord tampal gentian sebenar yang menyambungkan peralatan ke panel mesti menggunakan jenis penyambung yang sepadan (LC, SC, MPO/MTP) dan jenis gentian yang sepadan. Menyambungkan kord tampalan berbilang mod kepada gentian batang mod tunggal mengakibatkan kehilangan sisipan yang teruk dan pautan tidak berfungsi.

Kesilapan Biasa Semasa Memilih Kabel untuk Panel Tampalan Rangkaian

Malah pemasang rangkaian yang berpengalaman membuat ralat yang boleh dielakkan semasa memilih dan memasang kabel untuk sistem panel tampalan. Ini adalah kesilapan yang paling kerap muncul dalam penyelesaian masalah dunia sebenar:

Menggunakan Kabel CCA (Copper-Clad Aluminium).

Kabel CCA — yang menggunakan konduktor aluminium yang disalut dengan lapisan tembaga nipis — dijual pada harga yang jauh lebih rendah daripada kabel tembaga tulen, dan ia sering disalahlabelkan sebagai kabel Ethernet standard dalam talian. Kabel CCA tidak boleh digunakan dalam pemasangan panel tampalan. Aluminium mempunyai rintangan elektrik yang lebih tinggi daripada tembaga, ia menghakis lebih cepat pada titik penamat, dan ia gagal memenuhi piawaian TIA-568 atau ISO/IEC 11801. Banyak kegagalan rangkaian yang dikesan kembali kepada kestabilan pautan yang lemah, kehilangan paket yang berlebihan, atau peranti PoE (Power over Ethernet) yang tidak dihidupkan dengan pasti telah ternyata disebabkan oleh kabel CCA. Beli kabel hanya daripada pembekal terkemuka yang boleh memberikan pengesahan ETL atau UL bagi konduktor tembaga tulen.

Melebihi Panjang Saluran 100 Meter

Piawaian TIA-568 menentukan pautan kekal maksimum (larian mendatar) 90 meter, dengan baki 10 meter diperuntukkan untuk menampal kord pada setiap hujung, memberikan jumlah panjang saluran 100 meter. Ramai pemasang menganggap 100 meter sebagai had larian mendatar dan kemudian menambah kord tampalan di atas, menolak spesifikasi keseluruhan saluran. Larian mendatar 95 meter ditambah dua kord tampalan 3 meter berjumlah 101 meter — secara teknikal di luar spesifikasi dan berkemungkinan tidak boleh dipercayai pada kelajuan gigabit.

Kategori Kabel dan Penarafan Panel Tampalan tidak sepadan

Memasang kabel Cat6A pada panel tampalan berkadar Cat6 menghalang anda daripada mencapai saluran Cat6A yang diperakui. Panel ialah komponen yang dinilai paling rendah dalam pautan, dan ciri prestasinya menetapkan siling untuk keseluruhan larian. Sentiasa padankan atau melebihi kategori kabel apabila memilih panel tampalan. Menggunakan panel Cat6A dengan kabel Cat6 boleh diterima — panel terlalu ditentukan, yang membazirkan wang tetapi tidak menjejaskan prestasi. Sebaliknya tidak boleh diterima.

Mengabaikan Jejari Bengkok Semasa Pemasangan

Kabel Ethernet mempunyai jejari lentur minimum yang mesti dihormati semasa pemasangan. Untuk Cat6 UTP, jejari selekoh minimum biasanya empat kali diameter luar kabel , atau lebih kurang 24 mm. Cat6A memerlukan jejari selekoh yang lebih besar kerana pembinaannya yang lebih tebal. Selekoh ketat mengubah bentuk lilitan pasangan di dalam kabel, meningkatkan crosstalk dan merendahkan kualiti isyarat — kadangkala cukup untuk menghalang ujian pensijilan daripada lulus.

Cara Memilih Kabel yang Tepat untuk Senario Panel Tampalan Khusus Anda

Daripada menggunakan satu cadangan menyeluruh, berikut ialah panduan keputusan praktikal berdasarkan senario penggunaan biasa:

• Rangkaian pejabat atau rumah kecil dengan penukaran sehingga 1 Gbps: UTP Cat5e dengan panel tampalan Cat5e. Kos efektif, mencukupi sepenuhnya, dan mudah ditamatkan. Tidak perlu menaik taraf melainkan anda bercadang untuk beralih ke suis 10GbE.
• Pemasangan pejabat komersial baharu dijangka bertahan 10 tahun: UTP Cat6 dengan panel tampalan Cat6. Menyediakan ruang kepala untuk 10GbE dalam jangka pendek dan memberikan prestasi hingar yang unggul berbanding Cat5e.
• Pusat data atau persekitaran berketumpatan tinggi dengan 10GbE ke rak: UTP Cat6A (atau F/UTP jika EMI membimbangkan) dengan panel tampalan Cat6A. Ini adalah satu-satunya pilihan tembaga yang menyokong 10GbE pada larian 100 meter penuh.
• Pautan antara bangunan atau tulang belakang kampus: Gentian mod tunggal OS2 dengan penyambung LC dan panel patch gentian. Copper Ethernet tidak sesuai untuk larian melebihi 100 meter.
• Persekitaran industri dengan jentera elektrik berat: Kabel terlindung Cat6A F/UTP atau S/FTP dengan panel tampalan terlindung yang dibumikan. Pembumian yang betul pada panel adalah wajib.
• Penjagaan kesihatan atau kampus pendidikan dengan PoE bercampur dan keperluan data: Cat6A UTP, yang mengendalikan permintaan penghantaran kuasa yang lebih tinggi bagi PoE (90W IEEE 802.3bt) dengan pembentukan haba yang lebih rendah daripada Cat6 dalam larian kabel yang digabungkan.

Menguji dan Mengesahkan Pemasangan Kabel Panel Tampalan Anda

Memilih kategori kabel yang betul hanyalah separuh daripada tugas. Kabel Cat6 ditamatkan secara tidak betul — dengan pasangan tertanggal yang berlebihan pada tebuk ke bawah, selekoh tajam berhampiran panel atau standard pendawaian yang tidak sepadan — akan gagal memenuhi tahap prestasi Cat6 walaupun kabel yang betul telah digunakan. Pemasangan kabel berstruktur profesional disahkan dengan penguji pensijilan kabel, bukan sekadar penguji kesinambungan asas.

Penguji pensijilan kabel daripada pengeluar seperti Fluke Networks (DSX-8000), IDEAL Networks atau Softing melakukan pengukuran termasuk kehilangan sisipan, NEXT, FEXT, kehilangan pulangan dan kelewatan perambatan merentas julat frekuensi penuh kategori kabel. Pensijilan saluran Cat6 memerlukan lulus semua parameter sehingga 250 MHz; Cat6A memerlukan 500 MHz. Laporan pensijilan lulus ialah satu-satunya pengesahan yang boleh dipercayai bahawa gabungan kabel dan panel tampalan anda akan berfungsi seperti yang ditentukan .

Untuk pemasangan DIY yang lebih kecil, penguji pemetaan wayar asas mengesahkan sambungan pin yang betul dan mengenal pasti pasangan belah, bukaan dan seluar pendek — ralat tebuk ke bawah yang paling biasa. Walaupun ini tidak memperakui prestasi, ia menangkap kesilapan pendawaian sebelum peralatan disambungkan.
