Adakah Saya Memerlukan Suis Jika Saya Mempunyai Panel Tampalan?

Jawapan Ringkas: Ya, Anda Masih Memerlukan Suis

Panel tampalan dan suis rangkaian tidak boleh ditukar ganti — ia berfungsi untuk tujuan yang sama sekali berbeza, dan anda memerlukan kedua-duanya untuk rangkaian berwayar yang berfungsi. A panel tampalan rangkaian ialah peranti pasif: ia mengatur dan menamatkan larian kabel dari sekitar rumah atau bangunan anda ke satu lokasi pusat. Ia tidak menghalakan trafik, menetapkan alamat IP, atau menyediakan sebarang fungsi rangkaian aktif sekalipun. Suis, sebaliknya, ialah peranti aktif yang sebenarnya memindahkan data antara peranti yang disambungkan.

Fikirkan panel tampalan seperti papan suis operator telefon daripada filem lama — ia memegang semua sambungan dengan kemas di satu tempat, tetapi tiada apa yang berlaku sehingga seseorang (suis) benar-benar menyambungkan panggilan. Tanpa suis hiliran, panel tampalan anda hanyalah penganjur kabel yang mahal. Peranti yang dipalamkan ke port pada panel tampalan tidak akan mempunyai sambungan rangkaian sama sekali.

Persediaan standard dalam hampir setiap pemasangan berwayar kelihatan seperti ini: kabel berstruktur berjalan dari alur keluar dinding di seluruh bangunan kembali ke rak tengah atau almari, di mana setiap kabel ditamatkan di bahagian belakang panel tampalan. Kabel tampalan pendek pada bahagian hadapan panel kemudian sambungkan port individu ke port yang sepadan pada suis rangkaian. Suis menghubungkan semuanya bersama-sama dan menyambungkan hulu ke penghala atau gerbang ISP anda.

Apa yang Panel Tampalan Sebenarnya

A panel tampalan rangkaian ialah titik penamatan — tidak lebih, tidak kurang. Dalam amalan, pemasang menebuk konduktor individu daripada setiap kabel Cat5e, Cat6 atau Cat6A ke bahagian belakang panel menggunakan alat penebuk. Ini mewujudkan sambungan yang kekal dan kukuh antara setiap larian kabel yang panjang dan port panel. Bahagian hadapan panel membentangkan bicu RJ45, yang menerima kabel tampalan standard.

Nilai panel tampalan hampir keseluruhannya mengenai organisasi dan fleksibiliti. Tanpa satu, anda akan mempunyai berpuluh-puluh larian kabel berjuntai longgar dalam rak peralatan atau almari anda, setiap satu perlu cukup panjang untuk sampai terus ke suis anda. Setiap kali anda ingin menetapkan semula bilik yang bersambung dengan VLAN atau port suis yang mana, anda akan mengalihkan kabel kekal yang besar dan kaku. Dengan panel tampalan, larian kekal kekal di tempatnya, dan anda hanya menukar kabel tampalan pendek yang fleksibel di bahagian hadapan.

Tiada penguatan isyarat, tiada pemprosesan data dan tiada kecerdasan di dalam panel tampalan pasif. Secara elektrik, ia pada asasnya hanyalah satu set penyambung. Isyarat yang memasuki port 12 di belakang keluar dari port 12 di hadapan, sama sekali tidak berubah. Inilah sebabnya mengapa panel tampalan kadang-kadang dipanggil panel "bodoh" — dan ini juga sebabnya panel ini sangat dipercayai. Hampir tidak ada yang gagal.

Jenis Panel Tampalan Biasa

• Panel tampalan Cat5e: Menyokong sehingga 1 Gbps, sesuai untuk pemasangan yang lebih lama atau binaan bajet di mana 10G tidak diperlukan.
• Panel tampalan Cat6: Menyokong 1 Gbps dengan pasti pada panjang penuh dan sehingga 10 Gbps dalam jangka pendek (sehingga kira-kira 55 meter). Pilihan yang paling biasa hari ini.
• Panel tampalan Cat6A: Menyokong 10 Gbps pada larian 100 meter penuh. Lebih besar, lebih mahal dan digunakan dalam persekitaran komersial atau persediaan rumah kalis masa hadapan.
• Panel tampalan Keystone: Gunakan bicu keystone boleh tanggal, menawarkan fleksibiliti untuk mencampurkan jenis kabel atau standard yang berbeza dalam satu panel.
• Panel tampalan suapan: Sediakan penjodoh perempuan-ke-perempuan pada kedua-dua belah, berguna apabila anda perlu menyambungkan dua larian kabel bersama-sama tanpa suis.

Panel tampalan standard dipasang dalam rak peralatan 19 inci dan menggunakan 1U ruang rak bagi setiap 24 port, menjadikannya sangat cekap ruang. Panel 48-port dalam 2U boleh menamatkan larian kabel dari 48 bilik atau lokasi.

Apakah Fungsi Suis Rangkaian Sebenarnya

Suis rangkaian ialah peranti Lapisan 2 (dan kadangkala Lapisan 3) aktif yang memajukan bingkai Ethernet antara peranti yang disambungkan berdasarkan alamat MAC. Apabila peranti dipalamkan ke port 4 suis ingin berkomunikasi dengan peranti pada port 17, suis membaca alamat MAC destinasi dalam bingkai Ethernet, mencarinya dalam jadual alamat MACnya dan menghantar bingkai hanya ke port 17 — bukan ke semua port. Ini pada asasnya berbeza daripada hab lama, yang akan menyiarkan setiap paket ke setiap port tanpa mengira.

Suis terurus moden melakukan lebih banyak lagi: mereka menyokong VLAN untuk pembahagian rangkaian, tetapan Kualiti Perkhidmatan (QoS) yang mengutamakan trafik sensitif masa seperti VoIP atau panggilan video, pencerminan port untuk pemantauan rangkaian, pengagregatan pautan (LACP) untuk mengikat berbilang port ke dalam satu sambungan lebar jalur yang lebih tinggi dan statistik trafik per-port yang terperinci. Suis yang tidak terurus hanya memajukan trafik secara automatik tanpa antara muka konfigurasi, yang sesuai untuk rangkaian rumah yang kecil.

Bagi kebanyakan persediaan rumah dan pejabat kecil, a suis gigabit tidak terurus dengan 8 atau 16 port berharga antara $20 dan $60 dan menyediakan semua yang diperlukan. Suis terurus dengan 24 port bermula sekitar $150–$200 untuk model peringkat permulaan dan meningkat dengan ketara untuk perkakasan gred perusahaan dengan pautan atas 10G.

Cara Patch Panel dan Suis Berfungsi Bersama

Memahami hubungan antara panel tampalan dan suis adalah kunci untuk merancang sebarang pemasangan kabel berstruktur. Kedua-dua peranti ini hampir selalu digunakan bersebelahan dalam rak yang sama, disambungkan antara satu sama lain melalui kabel tampalan pendek. Berikut ialah laluan data lengkap daripada peranti dalam bilik ke internet:

1. Komputer dipasang pada plat dinding di dalam bilik menggunakan kabel tampalan pendek.
2. Plat dinding bersambung ke larian kabel berstruktur panjang (biasanya Cat6) yang bergerak melalui dinding dan siling kembali ke almari atau rak rangkaian.
3. Larian kabel itu ditamatkan di bahagian belakang panel tampalan pada port bernombor tertentu.
4. Kabel tampalan pendek di bahagian hadapan panel menyambungkan port itu ke port bernombor pada suis.
5. Suis memproses trafik dan menyambungkan hulu ke penghala melalui kabel lain.
6. Penghala menguruskan akses internet dan menyambung ke modem ISP atau ONT.

Panel tampalan adalah langkah 3–4 dalam laluan itu. Alih keluarnya dan sambungan kabel masih berfungsi — anda hanya perlu memasangkannya terus ke suis — tetapi anda kehilangan semua faedah organisasi. Ini sebenarnya biasa berlaku dalam pemasangan yang lebih kecil: jika anda hanya mempunyai 4-6 larian kabel, ramai orang melangkau panel tampalan sepenuhnya dan menamatkan setiap kabel berjalan terus dengan penyambung RJ45 yang dipalamkan terus ke suis. Pertukarannya ialah penugasan semula atau penyelesaian masalah sambungan menjadi lebih kucar-kacir apabila bilangan larian bertambah.

Apabila Melangkau Panel Patch Masuk akal

Terdapat senario yang sah di mana anda boleh melupakan panel tampalan sepenuhnya:

• Anda mempunyai kurang daripada 6 larian kabel dan tidak menjangkakan pengembangan.
• Kabel berjalan tidak perlu ditetapkan semula ke port suis atau VLAN yang berbeza.
• Anda mempunyai belanjawan yang ketat dan mahukan persediaan yang paling mudah.
• Pemasangan adalah sementara atau akan dikonfigurasikan semula dengan ketara dalam masa terdekat.

Walau bagaimanapun, walaupun dalam persediaan kecil, banyak pemasang mengesyorkan panel tampalan kerana perbezaan kos adalah minimum - panel tampalan Cat6 12 port asas berharga sekitar $15–$25 - dan ia secara mendadak memudahkan perubahan masa hadapan. Menukar kabel tampalan mengambil masa 10 saat; penamatan semula atau penghalaan semula larian kabel kekal mengambil masa yang lebih lama.

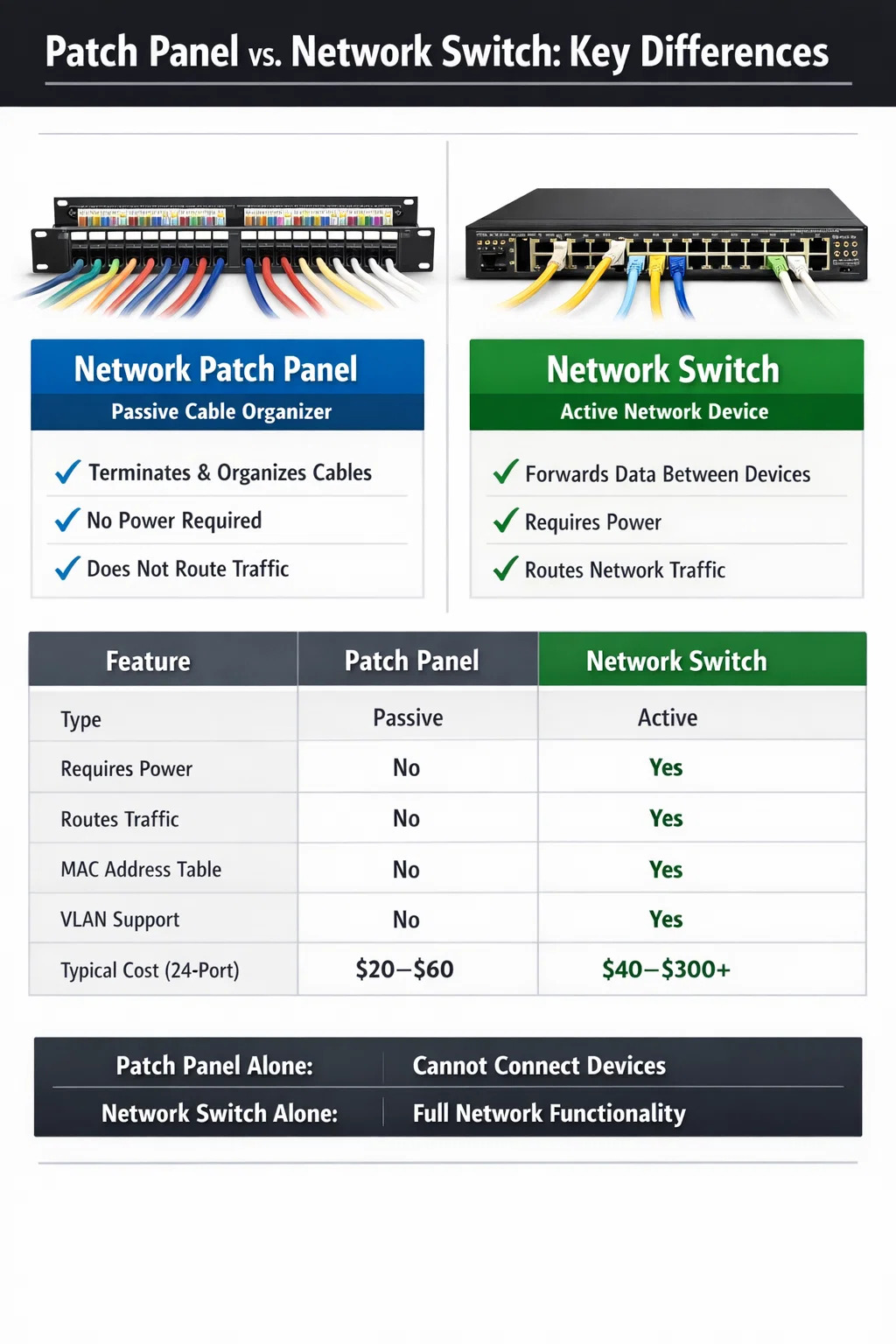

Panel Tampalan lwn Suis: Perbandingan Sebelah

Jadual di bawah meringkaskan perbezaan utama antara kedua-dua peranti ini untuk menjelaskan dengan jelas mengapa kedua-duanya tidak mencukupi untuk rangkaian berwayar yang lengkap:

Perhatikan baris terakhir: suis boleh berfungsi tanpa panel patch, tetapi panel patch tidak boleh menyediakan sebarang fungsi rangkaian tanpa suis. Ini mengesahkan bahawa jika anda perlu memilih hanya satu, suis ialah peranti yang tidak boleh dirunding.

Adakah Anda Memerlukan Kedua-duanya untuk Rangkaian Rumah?

Untuk rangkaian rumah dengan pengkabelan berstruktur — bermakna kabel disambungkan ke saluran keluar dinding di beberapa bilik — jawapan praktikalnya ialah: ya, anda mendapat banyak manfaat daripada memiliki kedua-duanya . Tetapi panel tampalan adalah pilihan dari sudut fungsi semata-mata, manakala suis adalah wajib.

Berikut ialah senario yang realistik: anda telah menjalankan kabel Cat6 ke enam bilik di rumah anda. Anda mempunyai ruang tamu, pejabat rumah, bilik tidur, dua bilik ganti dan garaj. Setiap kabel ditamatkan dalam almari utiliti tempat peralatan ISP anda berada. Pilihan anda ialah:

Pilihan A: Suis Panel Tampalan

Keenam-enam kabel larian itu ditebuk ke bahagian belakang panel tampalan 12 port. Enam kabel tampalan pendek di bahagian hadapan menyambungkan setiap port panel ke suis. Suis memaut ke atas ke penghala. Jumlah kos tambahan bagi persediaan suis sahaja: kira-kira $20–$30 untuk panel tampalan 12 port asas. Faedah: almari anda tersusun, kabel dilabelkan dan menetapkan semula sambungan mana-mana bilik ke port suis atau VLAN yang berbeza mengambil masa beberapa saat.

Pilihan B: Terus ke Tukar (Tiada Panel Tampalan)

Setiap larian kabel mendapat penyambung RJ45 yang dikelim pada hujungnya dan dipalamkan terus ke suis. Ini berfungsi dengan sempurna dan menjimatkan $20–$30. Kelemahannya ialah setiap kabel mestilah cukup panjang untuk mencapai suis secara terus dan tiada lapisan penugasan semula yang fleksibel — mengalihkan sambungan bermakna mencabut plag dan mengalihkan semula kabel kekal yang kaku secara fizikal.

Untuk enam atau kurang larian dalam tetapan rumah, Pilihan B benar-benar baik. Untuk 12 larian atau lebih, atau sebarang pemasangan yang mungkin berkembang, a panel tampalan rangkaian sangat bernilai pelaburan kecil.

Kes Khas: Panel Tampalan Dengan Pensuisan Terbina Dalam

Terdapat produk di pasaran yang menggabungkan fungsi panel tampalan dengan pensuisan — kadangkala dipanggil "panel tampalan pintar" atau "panel tampalan pintar." Ini adalah produk khusus yang ditujukan terutamanya kepada pusat data yang perlu menjejaki ketersambungan lapisan fizikal secara automatik. Mereka menggunakan penderia dan perisian untuk log kabel tampalan yang disambungkan ke port mana, membantu dengan dokumentasi dan pengauditan dalam persekitaran yang besar dengan beribu-ribu sambungan.

Walau bagaimanapun, walaupun panel tampalan pintar bukanlah suis rangkaian. Mereka masih memerlukan suis hiliran untuk menyediakan sambungan rangkaian sebenar. Ia adalah lapisan pengurusan tambahan, bukan pengganti untuk menukar perkakasan. Harga untuk sistem ini bermula dalam ratusan dolar setiap panel dan berskala dengan cepat — ia tidak berkaitan dengan penempatan di rumah atau pejabat kecil.

Terdapat juga panel penyuntik PoE (Power over Ethernet) yang boleh menambah keupayaan PoE pada suis bukan PoE, tetapi sekali lagi, ini berfungsi bersama dengan suis, bukan sebaliknya. Bagi kebanyakan orang yang membaca ini, panel tampalan pasif standard yang dipasangkan dengan suis standard adalah pendekatan yang betul.

Cara Saiz Suis dan Panel Tampalan Anda dengan Betul

Salah satu kesilapan yang paling biasa dalam pemasangan rumah dan pejabat kecil ialah membeli perkakasan yang terlalu kecil untuk keperluan masa hadapan. Menambah panel tampalan kedua atau suis kemudiannya memperkenalkan kerumitan dan kos tambahan. Berikut ialah garis panduan saiz praktikal:

Saiz Panel Tampalan

• Kira larian kabel semasa anda, kemudian tambah sekurang-kurangnya 25–50% untuk pengembangan masa hadapan. Jika anda mempunyai 16 larian sekarang, beli panel 24-port.
• Panel tampalan kediaman standard datang dalam konfigurasi 12, 24 dan 48 port. 24-port adalah yang paling serba boleh untuk kegunaan rumah dan pejabat kecil.
• Pastikan kategori panel (Cat5e, Cat6, Cat6A) sepadan atau melebihi kategori kabel anda. Mencampurkan kabel Cat6A dengan panel tampalan Cat5e mengehadkan kelajuan anda kepada prestasi Cat5e.

Saiz Suis

• Kira port panel tampalan anda serta sebarang peranti tambahan yang akan bersambung terus ke suis (NAS, pelayan, WAP). Tambah 2–4 port overhed.
• Jika anda bercadang untuk menghidupkan titik akses atau kamera IP terus melalui Ethernet, pilih suis PoE. Standard PoE menyediakan sehingga 15.4W setiap port; PoE menyediakan sehingga 30W. Kebanyakan titik akses WiFi 6 moden memerlukan PoE atau lebih tinggi.
• Untuk kegunaan rumah, suis gigabit yang tidak terurus biasanya mencukupi. Jika anda mahukan VLAN — contohnya, memisahkan peranti IoT daripada rangkaian utama anda — anda memerlukan suis terurus.
• Pertimbangkan port pautan atas SFP jika anda mungkin mahu sambungan 10G ke NAS atau pelayan pada masa hadapan, walaupun anda tidak memerlukannya hari ini.

Rak rumah biasa yang dirancang dengan baik untuk rumah bersaiz sederhana mungkin termasuk a Panel tampalan Cat6 24 port, suis terurus gigabit 24 port dan penghala , semuanya dipasang dalam rak pelekap dinding 6U atau 9U. Jumlah kos peralatan untuk persediaan jenis ini berjalan kira-kira $200–$400 bergantung pada pilihan jenama dan sama ada PoE diperlukan.

Pelabelan dan Dokumentasi: Langkah Yang Kebanyakan Orang Melangkau

Mempunyai kedua-dua panel tampalan dan suis hanya membuahkan hasil sepenuhnya jika anda melabelkan kedua-duanya dengan betul. Situasi yang paling mengecewakan dalam mana-mana rangkaian berwayar ialah berdiri di hadapan rak yang penuh dengan kabel tampalan tanpa tahu port mana yang bersambung ke bilik mana. Penguji kabel dengan penjana nada menyelesaikan masalah ini jika ia berlaku, tetapi pelabelan yang baik menghalangnya sepenuhnya.

Amalan terbaik adalah untuk menetapkan setiap kabel menjalankan nombor atau kod sebelum anda memasangnya. Sebagai contoh, labelkan setiap kabel di kedua-dua hujung — pada alur keluar dinding dan pada panel tampalan — dengan pengecam yang sama: "LR-1" untuk port ruang tamu 1, "OFF-1" untuk port pejabat 1 dan seterusnya. Tandakan port panel tampalan yang sepadan dengan label yang sama menggunakan pembuat label atau sisipan port bercetak. Kemudian dokumenkan pemetaan antara port panel tampalan dan tukar port dalam hamparan mudah atau gambar rajah rangkaian.

Ini mengambil masa 30–60 minit tambahan semasa pemasangan dan menjimatkan banyak masa dalam penyelesaian masalah kemudian. Panel tampalan tidak berlabel dengan 24 port dan gabungan kabel tampalan kelabu yang kelihatan serupa adalah hampir mustahil untuk diurus dengan cekap , terutamanya jika orang lain terpaksa bekerja pada rangkaian nanti.

Kesilapan Biasa Apabila Menggunakan Panel Tampalan dan Tukar Bersama

Malah pemasang berpengalaman menghadapi masalah yang boleh dielakkan. Berikut ialah ralat yang paling kerap:

• Menggunakan kabel tampalan berkualiti rendah: Larian kabel kekal yang panjang biasanya berkualiti tinggi, tetapi orang sering menggunakan kabel tampalan murah di antara panel dan suis. Kabel tampalan yang lemah menyebabkan masalah sambungan terputus-putus yang menjengkelkan untuk didiagnosis. Gunakan kabel yang dinilai untuk sekurang-kurangnya kategori yang sama dengan kabel berstruktur anda.
• Teknik pukulan ke bawah yang salah: Setiap konduktor mesti ditebuk ke bawah dalam kedudukan yang betul mengikut sama ada piawaian pendawaian T568A atau T568B — dan kedua-dua hujung setiap larian kabel mesti menggunakan standard yang sama. Mencampurkan T568A pada alur keluar dinding dan T568B pada panel tampalan menghasilkan pasangan bersilang dan tiada pautan.
• Melebihi had saluran 100 meter: Jumlah panjang saluran — larian kabel kekal ditambah kabel tampalan di kedua-dua hujung — tidak boleh melebihi 100 meter untuk Cat5e dan Cat6. Kabel tampalan di alur keluar dinding dan di rak kedua-duanya dikira dalam jumlah ini. Pastikan kabel tampal pendek (0.5–1 meter pada setiap hujung) untuk mengekalkan sebanyak mungkin bajet 100 meter untuk larian kekal.
• Membeli kategori panel tampalan yang salah: Seperti yang dinyatakan sebelum ini, panel tampalan mesti sepadan dengan kategori kabel anda. Memasang panel Cat5e pada Cat6A berjalan ialah kesilapan biasa dan mahal yang menghadkan prestasi anda secara kekal.
• Tiada pengurusan kabel: Tanpa pengurus kabel mendatar antara panel tampalan dan suis, kabel tampalan terkulai dan kusut menjadi kucar-kacir yang tidak terurus dalam beberapa bulan. Panel pengurusan kabel 1U antara setiap peralatan berharga kira-kira $10–$15 dan sangat berbaloi.
• Tidak ujian dijalankan selepas penamatan: Sentiasa gunakan penguji kabel asas pada setiap larian selepas tebuk, sebelum menutup dinding atau menarik kabel baharu. Menguji setiap larian mengambil masa kira-kira 30 saat dan segera mendedahkan sebarang kerosakan pendawaian, pasangan terbuka atau seluar pendek.

Ringkasan: Cara Betul untuk Berfikir Tentang Panel dan Suis Tampalan

A panel tampalan rangkaian ialah alat organisasi untuk kabel berstruktur. Ia benar-benar pasif, tidak memerlukan kuasa, dan menyediakan kefungsian rangkaian sifar sendiri. Suis rangkaian ialah otak aktif rangkaian berwayar anda — tanpanya, tiada apa yang berkomunikasi. Anda memerlukan suis tidak kira sama ada anda menggunakan panel tampalan.

Panel tampalan adalah pilihan dalam erti kata bahawa anda boleh menjalankan kabel berjalan terus ke suis dan melangkau panel sepenuhnya. Tetapi untuk sebarang pemasangan dengan lebih daripada segelintir sambungan kabel, panel tampalan membayar untuk dirinya sendiri dalam organisasi, fleksibiliti dan masa yang dijimatkan. Panel tampalan Cat6 24-port berharga kurang daripada $40 dan memudahkan pengurusan sistem kabel berstruktur secara mendadak untuk tahun-tahun mendatang.

Jika anda merancang pemasangan baharu, beli kedua-duanya. Padankannya dengan kategori kabel yang sama, labelkan semuanya dengan jelas, gunakan kabel tampalan berkualiti di antaranya dan anda akan mempunyai infrastruktur rangkaian berwayar yang boleh berfungsi di rumah atau pejabat anda dengan pasti selama sedekad atau lebih dengan penyelenggaraan yang minimum.
