Apakah rupa panel tampalan?

Jawapan Langsung: Rupa Panel Tampalan

A panel tampalan rangkaian kelihatan seperti bingkai logam atau plastik yang kukuh, segi empat tepat, biasanya 19 inci lebar, menampilkan deretan pataut bernombor di hadapan dan kawasan organisasi pendawaian di belakang. Ia berfungsi sebagai papan suis statik di mana semua kabel rangkaian kekal dari bilik berbeza ditamatkan, menyediakan titik yang kemas dan berpusat untuk pengurusan rangkaian.

Komponen Fizikal Utama Panel Tampalan

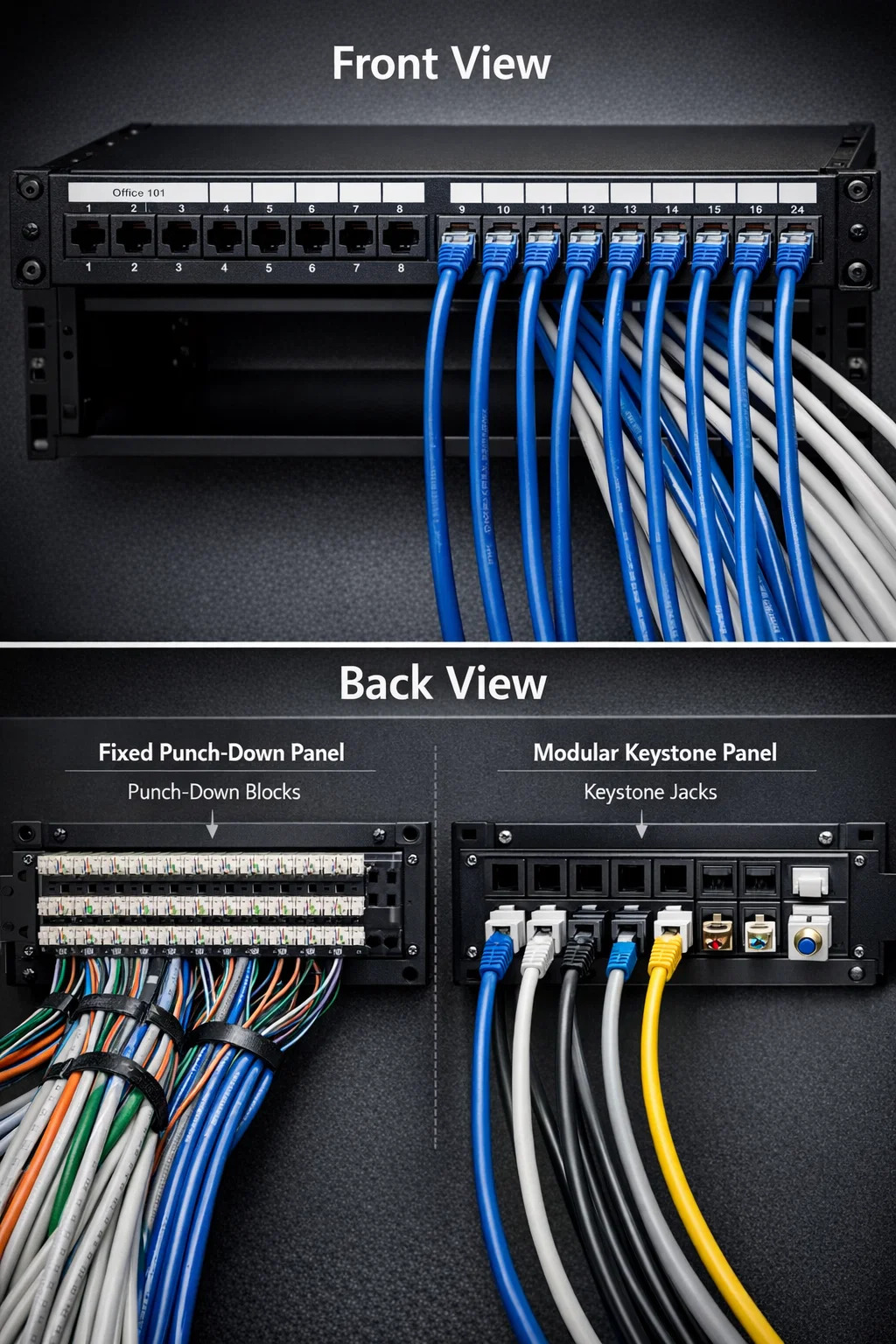

Untuk memahami identiti visual a panel tampalan rangkaian , adalah berguna untuk memecahkannya kepada dua bahagian yang berbeza: bahagian hadapan yang menghadap pengguna dan bahagian belakang yang menghadap infrastruktur.

Panel Hadapan: Ketersambungan dan Label

Bahagian depan adalah apa yang anda lihat apabila anda membuka rak pelayan atau almari pendawaian. Ia terdiri daripada:

• Port Bernombor: Panel yang paling biasa mempunyai 12, 24, atau 48 port yang direka untuk menerima penyambung RJ45 standard.
• Jalur Pelabelan: Ruang putih di atas atau di bawah port yang digunakan untuk mengenal pasti bilik atau peranti yang disambungkan oleh setiap port (mis., "Office 101").
• Melekap Telinga: Lubang di hujung hujung kiri dan kanan digunakan untuk mengetatkan panel ke dalam rak peralatan 19 inci.

Panel Belakang: Penamatan Kabel

Bahagian belakang adalah tempat "pengangkatan berat" berlaku. Bergantung pada reka bentuk, anda akan melihat salah satu daripada dua perkara:

• Blok Tebuk: Barisan "gigi" plastik di mana pasangan wayar tembaga individu ditekan ke dalam slot logam.
• Pembukaan Keystone: Lubang persegi kosong dalam panel "modular" di mana individu bicu batu kunci diselit masuk.

Membandingkan Gaya Berbeza Panel Tampalan

Tidak semua panel kelihatan sama. Reka bentuk visual sering menentukan sejauh mana fleksibiliti pemasang mempunyai semasa persediaan.

Memvisualisasikan Persekitaran yang Dipasang

Dalam senario praktikal, seperti kabinet media rumah atau bilik pelayan perniagaan, a panel tampalan rangkaian tidak pernah duduk bersendirian. Penampilannya ditentukan oleh kabel yang disambungkan kepadanya.

Apabila dipasang sepenuhnya, anda akan melihat air terjun kabel memasuki bahagian belakang, yang diikat dengan zip atau diuruskan dengan velcro. Di hadapan, kabel tampalan pendek (biasanya 0.5 kaki hingga 3 kaki panjangnya) merapatkan jurang antara panel dan suis rangkaian. Ini menghasilkan rupa "tampalan" menegak yang bersih yang menghalang kucar-kacir "spaghetti" yang sering ditemui dalam persediaan amatur.

Dimensi standard: Kebanyakan panel menduduki 1U (1.75 inci) or 2U (3.5 inci) ruang menegak dalam rak, menjadikannya sangat langsing walaupun bilangan sambungan yang mereka kendalikan.
