Apakah dua jenis panel tampalan?

Dua Jenis Panel Tampalan: Jawapan Terus

Dua jenis utama panel tampalan ialah panel tampalan berwayar (tetap). dan panel tampalan modular (batu kunci). . Kedua-dua kategori ini membentuk asas kabel berstruktur dalam hampir setiap pusat data, bilik pelayan dan pemasangan rangkaian komersial. Memahami perbezaan antara mereka adalah penting sebelum membeli panel tampalan rangkaian atau mereka bentuk susun atur kabel, kerana pilihan yang salah boleh menimbulkan masalah kos, ketidakfleksibelan atau prestasi yang tidak perlu.

Panel tampalan berwayar disertakan dengan kabel yang telah ditamatkan ke bahagian belakang panel di kilang. Panel tampalan modular, sebaliknya, dihantar sebagai bingkai kosong yang menerima bicu keystone yang boleh ditukar ganti, membolehkan pemasang memilih jenis penyambung, kategori, dan juga mencampurkan jenis media dalam satu panel. Kedua-duanya berfungsi dengan fungsi teras yang sama—menyusun dan menghala sambungan rangkaian—tetapi mereka melakukannya dengan cara yang berbeza secara asas dan sesuai dengan senario penggunaan yang berbeza.

Panel Tampalan Berwayar: Pra-Ditamatkan dan Sedia untuk Digunakan

Panel tampalan berwayar, kadangkala dipanggil panel tampalan tetap atau tebuk, mempunyai port belakangnya yang telah ditamatkan dengan blok tebuk ke bawah 110 gaya atau penyambung yang serupa. Kabel berjalan dari medan—alur keluar dinding, dulang kabel, kotak lantai—ditebuk terus ke blok ini menggunakan alat penebuk. Bahagian hadapan panel mendedahkan port RJ45 standard di mana kabel tampalan pendek menyambungkan peralatan ke seluruh rangkaian.

Panel tampalan rangkaian jenis ini ialah kuda kerja tradisional kabel berstruktur. Ia boleh didapati secara meluas dalam Konfigurasi 24-port dan 48-port , dan kebanyakan model menduduki sama ada 1U atau 2U ruang rak. Pilihan standard dinilai untuk prestasi Cat5e, Cat6 atau Cat6A, dengan panel Cat6A yang mampu menyokong 10 Gigabit Ethernet pada jarak sehingga 100 meter .

Kelebihan Panel Tampalan Berwayar

• Kos pendahuluan yang lebih rendah bagi setiap pelabuhan berbanding alternatif modular
• Kualiti penamatan peringkat kilang yang konsisten di semua pelabuhan
• Proses pemasangan yang lebih mudah untuk penggunaan seragam berskala besar
• Kebolehpercayaan yang terbukti dalam persekitaran dengan beribu-ribu port yang dipasang
• Ketersediaan luas daripada vendor termasuk Panduit, Leviton, Belden dan CommScope

Had Panel Tampalan Berwayar

Kelemahan utama adalah ketidakfleksibelan. Setiap port pada panel berwayar adalah jenis penyambung yang sama. Jika anda memerlukan gabungan port tembaga Cat6 bersama sambungan gentian atau coax, anda tidak boleh mencapainya dalam satu panel berwayar. Selain itu, jika satu port menjadi rosak, menggantikannya biasanya bermakna menggantikan atau menamatkan semula keseluruhan panel atau sekurang-kurangnya blok individu tersebut. Untuk persekitaran di mana keperluan kabel sering berubah, ketegaran ini menjadi masalah operasi sebenar.

Panel tampalan berwayar paling sesuai untuk penempatan pejabat yang besar, rangkaian sekolah dan persekitaran industri di mana beratus-ratus larian tembaga yang sama perlu ditamatkan dengan cepat dan kos efektif. Panel berwayar Cat6 48-port biasa boleh menelan kos serendah $30–$80, menjadikannya menarik untuk projek sensitif bajet.

Panel Tampalan Modular: Fleksibel dan Sedia Masa Depan

Panel tampalan modular ialah casis kosong, biasanya ditawarkan dalam bingkai 12, 24 atau 48-port, direka bentuk untuk menerima bicu batu kunci individu. Setiap slot dalam bingkai boleh memuatkan jenis bicu yang berbeza—Cat5e, Cat6, Cat6A, gentian LC, gentian SC, jenis F sepaksi, malah modul batu kekunci USB atau HDMI. Ini menjadikan panel tampalan rangkaian modular sebagai pilihan paling serba boleh yang terdapat dalam kabel berstruktur hari ini.

Pemasangan melibatkan memasukkan bicu batu kunci yang dipilih ke dalam bingkai panel, kemudian menamatkan setiap bicu secara individu. Bicu itu sendiri boleh ditebuk ke bawah, tanpa alat, atau ditamatkan terlebih dahulu bergantung pada model bicu yang dipilih. Setelah dipasang, muka hadapan setiap bicu membentangkan antara muka port yang sesuai kepada pengguna.

Kelebihan Panel Tampalan Modular

• Fleksibiliti penuh untuk mencampurkan jenis penyambung dalam satu panel
• Pembaikan tahap port yang mudah: tukar satu bicu keystone yang rosak tanpa menggantikan keseluruhan panel
• Kebolehskalaan—mulakan dengan panel separa penduduk dan tambahkan port apabila keperluan berkembang
• Menyokong peningkatan masa hadapan dengan menukar modul keystone kepada kategori yang dinilai lebih tinggi
• Sesuai untuk pusat data, pemasangan AV dan persekitaran berbilang media

Had Panel Tampalan Modular

Panel modular membawa kos yang lebih tinggi bagi setiap pelabuhan. Bingkai panel batu kunci modular 24 port yang berkualiti sahaja mungkin berharga $20–$50, dan setiap bicu batu kunci Cat6A individu boleh menambah $5–$15 lagi setiap port. Untuk panel modular Cat6A 48 port yang berpenduduk penuh, jumlah kos komponen boleh dicapai $300–$600 atau lebih , berbanding di bawah $100 untuk panel berwayar yang setara. Masa buruh juga lebih tinggi, kerana setiap bicu mesti ditamatkan secara individu dan disentap di tempatnya.

Kekonsistenan prestasi juga bergantung pada kualiti bicu batu kunci individu yang dipilih. Mencampurkan bicu pihak ketiga yang berkualiti rendah dalam bingkai panel berjenama boleh menghasilkan pengiraan crosstalk dan kehilangan sisipan yang tidak konsisten, yang berpotensi gagal dalam ujian pensijilan saluran. Sentiasa gunakan bicu dan bingkai daripada sistem yang diuji dan diperakui oleh pengeluar yang sama apabila boleh.

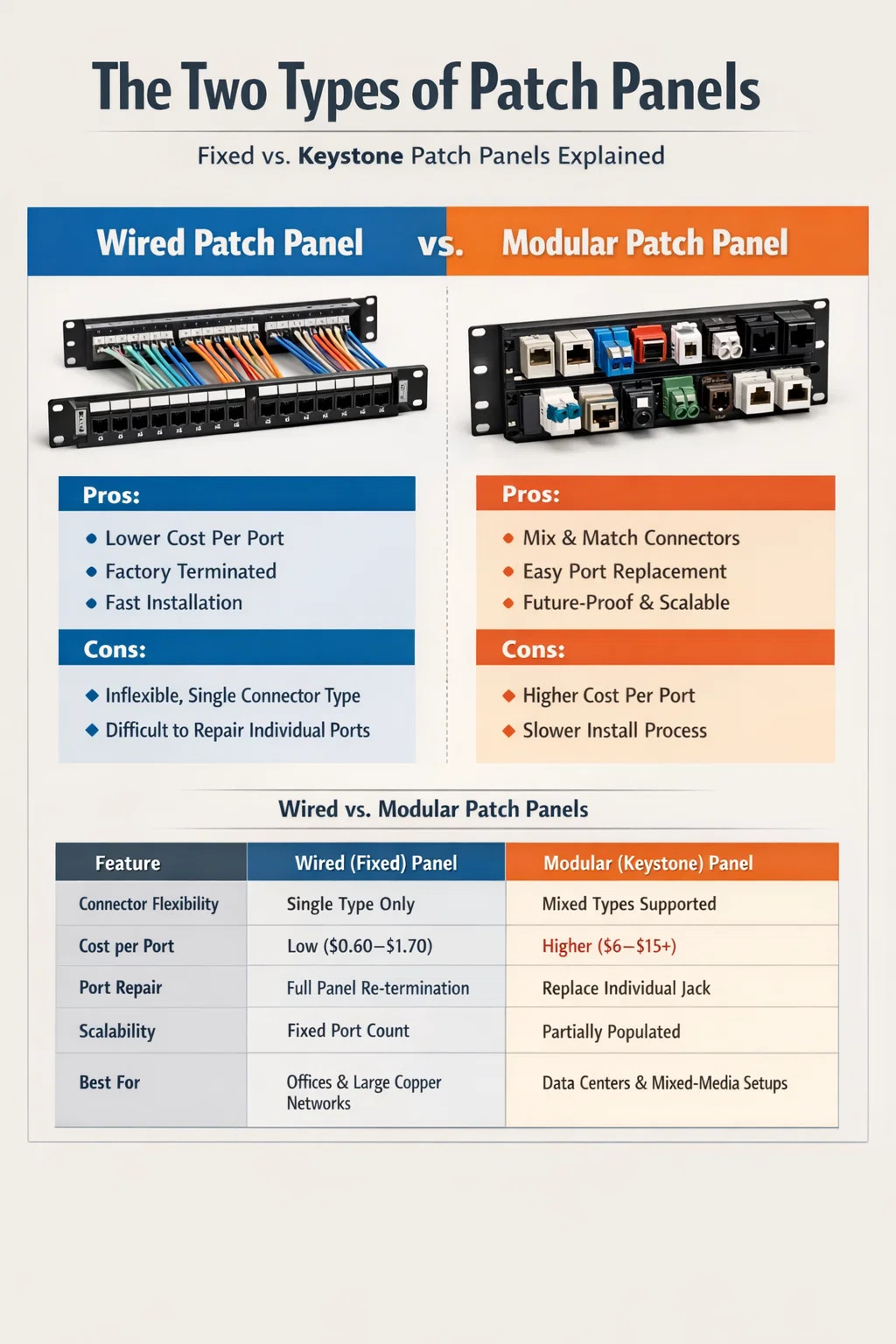

Perbandingan Sebelah: Panel Tampalan Berwayar lwn Modular

Jadual di bawah meringkaskan perbezaan utama untuk membantu anda memutuskan jenis panel tampalan rangkaian yang sesuai dengan keperluan projek anda.

Cara Memilih Yang Betul Panel Tampalan Rangkaian untuk Projek Anda

Memilih antara panel tampalan rangkaian berwayar dan modular bergantung kepada empat faktor praktikal: bajet, kepelbagaian media, jangkaan pertumbuhan dan jangkaan penyelenggaraan. Tiada pilihan yang unggul secara universal—kedua-dua jenis berjaya digunakan dalam pemasangan profesional setiap hari.

Projek Didorong Belanjawan

Jika projek itu melibatkan penamatan 100 atau lebih larian tembaga dari kategori yang sama dan cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Persekitaran Media Campuran dan Pusat Data

Pusat data secara rutin menggabungkan Ethernet tembaga, pautan atas gentian, dan kadangkala sambungan sepaksi atau audio dalam rak yang sama. Panel tampalan rangkaian modular mengendalikan semua ini dalam satu bingkai 1U, memastikan rak teratur dan mengurangkan bilangan panel yang diperlukan. Banyak pusat data perusahaan menyeragamkan pada panel modular secara khusus kerana mereka boleh menaik taraf port gentian individu daripada 1G LC kepada 10G LC atau 25G LC hanya dengan menukar modul keystone, tanpa menjalankan semula kabel atau menggantikan keseluruhan panel.

Penyelenggaraan dan Kebolehkhidmatan Jangka Panjang

Dalam persekitaran yang mempunyai port churn yang tinggi—ruang kerja bersama, pusat perniagaan hotel, tempat acara—bicu batu kunci individu mengambil penderaan fizikal daripada kitaran pemalam dan pemalam yang berulang. Panel modular membolehkan juruteknik menggantikan bicu yang haus dalam masa kurang dari dua minit, dengan kos alat ganti $5–$10, tanpa mengganggu sebarang sambungan lain. Pembaikan yang sama pada panel berwayar memerlukan menumbuk semula blok atau menggantikan keseluruhan pemasangan panel, yang boleh bermakna 30–60 minit masa rehat setiap kejadian.

Pembuktian Masa Depan dan Peningkatan Teknologi

Piawaian rangkaian berkembang. Cat6A kini merupakan minimum yang disyorkan untuk pemasangan komersial baharu bagi setiap TIA-568.2-D, dan 10GBase-T semakin biasa walaupun dalam persekitaran SMB. Jika anda menggunakan panel Cat6 berwayar hari ini dan memerlukan prestasi Cat6A dalam tiga tahun, anda menggantikan keseluruhan panel. Dengan panel modular, anda menukar bicu batu kunci sambil mengekalkan bingkai. Perbezaan itu kurang penting dalam almari 24-port tetapi menjadi ketara di seluruh a Pusat data 10 rak dengan 480 port .

Melangkaui Dua Jenis Utama: Panel Tampalan Bersudut, Terlindung dan Kosong

Walaupun berwayar dan modular adalah dua kategori asas, kedua-dua jenis datang dalam varian khusus yang menangani keperluan pemasangan khusus.

Panel Tampalan Bersudut

Panel tampalan bersudut condongkan port hadapan pada 45 darjah, menghalakan kabel tampalan ke sisi dan bukannya terus keluar ke arah hadapan rak. Ini secara mendadak mengurangkan tekanan jejari selekoh pada kabel tampalan dan memastikan rak berketumpatan tinggi dengan ketara lebih bersih. Panel bersudut tersedia dalam kedua-dua format berwayar dan modular dan biasanya digunakan dalam susunan pensuisan atas rak di mana pengurusan kabel adalah kritikal. Sesetengah reka bentuk hanya menyudut barisan bawah port, mencipta susun atur rata/bersudut hibrid untuk ketumpatan maksimum.

Panel Tampalan Terlindung (STP).

Dalam persekitaran yang mempunyai gangguan elektromagnet yang ketara—lantai pengilangan, kemudahan penyiaran, bilik pengimejan perubatan—pengkabelan pasangan terpiuh terlindung (STP) memerlukan panel tampalan terlindung untuk mengekalkan kesinambungan perisai kabel sepanjang pautan. Panel tampalan rangkaian berperisai termasuk perumah pelabuhan logam dan bar pembumian yang terikat pada laluan tanah rak. Menggunakan panel tanpa perisai dengan kabel STP memecahkan perisai pada panel, mengalahkan tujuannya sepenuhnya. Panel berperisai tersedia dalam kedua-dua jenis berwayar dan modular, walaupun ia membawa premium kos kira-kira 30–50% berbanding model tidak terlindung yang setara .

Panel Tampalan Kosong

Panel tampalan kosong tidak mempunyai port sama sekali. Ia digunakan semata-mata untuk pengurusan rak—mengisi ruang 1U kosong untuk meningkatkan aliran udara, menyekat habuk atau menyediakan permukaan berlabel untuk dokumentasi. Walaupun bukan komponen pengedaran data berfungsi, panel kosong ialah sentuhan penamat profesional dalam mana-mana rak yang tersusun dengan baik dan disebut di sini kerana ia sering dikumpulkan bersama panel tampalan berfungsi dalam katalog vendor dan boleh menyebabkan kekeliruan untuk pembeli kali pertama.

Ketumpatan Pelabuhan, Unit Rak dan Pertimbangan Pengurusan Kabel

Kedua-dua jenis panel tampalan mesti dinilai bukan sahaja mengikut jenis penyambung tetapi mengikut cara ia sesuai dengan susun atur rak keseluruhan. Rak EIA standard 19-inci menyediakan 42U ruang yang boleh digunakan . Pemilihan panel yang lemah boleh membazir unit rak, mencipta mimpi buruk pengurusan kabel dan membuat penyelesaian masalah menyakitkan.

Panel tampalan berwayar 1U 48 port mengemas port dengan ketat dan meninggalkan sedikit ruang mendatar untuk klip pengurusan kabel. Ramai pemasang memasangkan setiap panel 48 port dengan pengurus kabel mendatar 1U terus di bawahnya, mengorbankan 2U setiap panel tetapi meningkatkan kebolehselenggaraan jangka panjang secara mendadak. Panel 24-port dalam 1U memberikan lebih banyak ruang pernafasan mendatar antara port, menjadikannya lebih mudah untuk melabel dan mengesan kabel individu tanpa mengganggu sambungan bersebelahan.

Untuk panel modular, kedalaman tambahan yang diperlukan oleh beberapa reka bentuk bicu keystone mesti disahkan terhadap kelegaan belakang rak. Sesetengah batu kunci Cat6A memanjang 2–3 inci di belakang muka panel, dan dalam kepungan pelekap dinding cetek dengan hanya 12–14 inci kedalaman, ini boleh menjadikan pemasangan secara fizikal mustahil tanpa perancangan awal yang teliti.

Amalan Pelabelan dan Dokumentasi

Tidak kira jenis panel, pelabelan yang betul adalah sama pentingnya dengan perkakasan itu sendiri. Amalan terbaik industri memerlukan setiap port dilabelkan dengan pengecam unik yang dipetakan ke jadual kabel yang mendokumenkan titik asal, destinasi, kategori kabel, tarikh pemasangan dan rujukan hasil ujian. Kebanyakan panel tampalan berkualiti termasuk saluran jalur label di bawah atau di atas port. Menggunakan Brady, HellermannTyton, atau sistem pelabelan serupa dengan pengecutan haba atau label melamina sendiri memastikan pengecam boleh dibaca untuk 10 tahun walaupun dalam persekitaran yang berdebu atau lembap.

Amalan Terbaik Pemasangan untuk Kedua-dua Jenis Panel

Tidak kira jenis panel tampalan rangkaian yang anda pilih, satu set amalan pemasangan yang konsisten memastikan prestasi saluran memenuhi atau melebihi spesifikasi yang dinilai.

• Kekalkan pasangan twist dalam 13mm dari titik penamat untuk meminimumkan crosstalk, terutamanya pada pemasangan Cat6A.
• Tinggalkan sekurang-kurangnya 12 inci gelung servis di belakang panel untuk membolehkan penamatan semula tanpa menarik kabel baharu.
• Jangan sekali-kali melebihi jejari selekoh minimum kabel—biasanya 4x diameter kabel untuk tidak berperisai dan 8x untuk berperisai.
• Gunakan set alat tebuk-bawah yang ditentukur pada tahap impak yang betul untuk jenis blok (110 lwn. Krone).
• Uji setiap saluran dengan penguji medan yang diperakui (Fluke DSX, IDEAL SignalTEK atau yang setara) kepada piawaian TIA-568 atau ISO/IEC 11801 sebelum menandatangani pemasangan.
• Simpan laporan ujian secara elektronik dan pautkannya ke jadual kabel untuk setiap port dalam sistem.
• Apabila menggunakan panel modular, sahkan bicu batu kunci dan bingkai panel adalah daripada sistem yang diuji yang sama untuk melindungi sebarang waranti atau pensijilan pengilang.

Mengikuti langkah ini mengubah panel tampalan daripada pembelian perkakasan ringkas kepada komponen infrastruktur yang didokumenkan dengan betul dan boleh diperakui yang menyokong rangkaian dengan pasti untuk 15–25 tahun —kitaran hayat biasa sistem kabel berstruktur yang dipasang mengikut piawaian semasa.

Kesilapan Biasa Semasa Memilih Panel Tampalan

Malah pemasang yang berpengalaman kadangkala membuat ralat pemilihan yang menyebabkan masalah beberapa bulan atau tahun selepas penggunaan awal. Berikut adalah yang paling biasa dan paling boleh dielakkan.

Kategori Panel Tidak Padan dengan Kategori Kabel

Memasang kabel Cat6A dan menamatkannya pada panel bertaraf Cat6 mengehadkan saluran kepada prestasi Cat6. Komponen paling lemah dalam saluran menentukan prestasi dinilai bagi keseluruhan pautan. Jika anda menjalankan Cat6A untuk menyokong 10GBase-T atau 25GBase-T, setiap komponen—kabel, panel tampalan, bicu keystone dan kord tampalan—mesti diberi penarafan Cat6A.

Mengabaikan Pengurusan Kabel Belakang

Bahagian belakang panel 48-port yang berpenduduk padat boleh memuatkan 48 larian kabel individu. Tanpa panduan pengurusan kabel belakang yang betul, cangkuk J atau kili kabel, larian tersebut menjadi jisim kusut yang menjadikan penambahan, pergerakan dan perubahan (MAC) pada masa hadapan tidak perlu sukar dan meningkatkan risiko kerosakan kabel secara tidak sengaja semasa kerja penyelenggaraan yang tidak berkaitan.

Membeli Komponen Bukan Sistem untuk Menjimatkan Wang

Menggunakan bingkai panel Panduit dengan bicu batu kunci luar jenama, atau mencampurkan panel tampalan Cat6 dengan kabel Cat6A daripada pengeluar lain, memecahkan jaminan sistem yang diuji. Pengeluar seperti Panduit, Leviton, Belden, CommScope dan Legrand memperakui komponen mereka sebagai sistem dan pensijilan itu hanya sah apabila komponen daripada keluarga yang sama digunakan bersama. Mencampurkan jenama untuk menjimatkan $2–$5 setiap port boleh membatalkan jaminan sistem 25 tahun yang bernilai lebih tinggi daripada simpanan.

Meremehkan Keperluan Kiraan Pelabuhan

Peraturan umum dalam reka bentuk kabel komersial adalah untuk merancang 20–30% lebih port daripada yang diperlukan pada masa ini . Organisasi berkembang, stesen kerja bertambah banyak, dan peranti IoT berkembang biak. Kehabisan port panel tampalan memaksa sama ada pemasangan panel baharu pada rak tengah atau reka bentuk semula penuh—kedua-duanya lebih mengganggu dan mahal daripada hanya memasang panel yang lebih besar atau panel tambahan dari awal.
