Bagaimanakah panel tampalan berwayar?

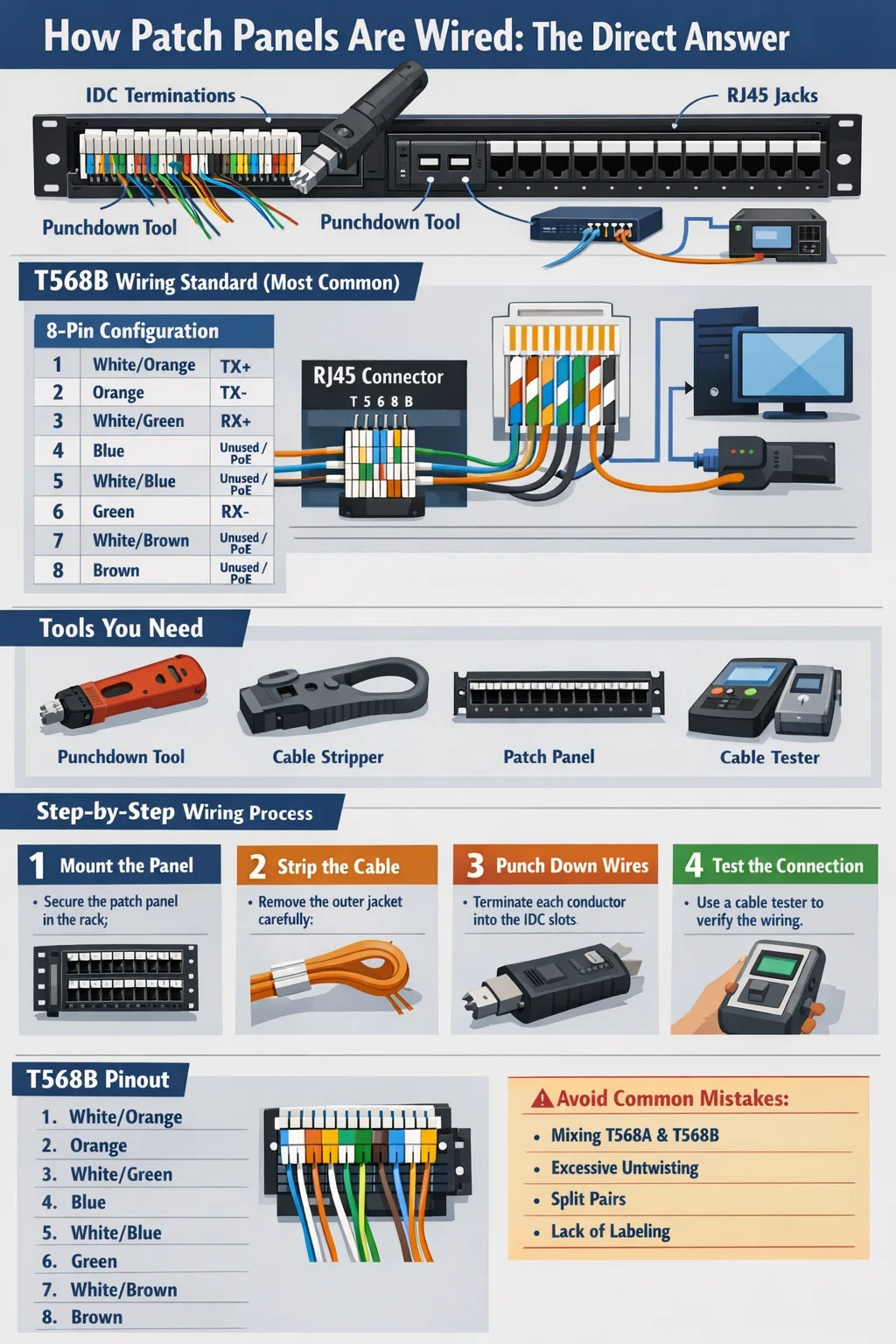

Bagaimana Panel Tampalan Diwayarkan: Jawapan Langsung

A panel tampalan rangkaian berwayar dengan menamatkan konduktor kuprum individu daripada sambungan kabel berstruktur ke bahagian belakang panel menggunakan alat penebuk, mengikut sama ada piawaian pendawaian T568A atau T568B. Setiap satu daripada lapan konduktor dalam kabel Cat5e, Kucing6 atau Cat6A diletakkan ke dalam slot IDC (Insulation Displacement Connector) berkod warna di bahagian belakang port panel tampalan. Setelah ditebuk ke bawah, bahagian hadapan panel mendedahkan bicu batu kunci RJ45, membenarkan kabel tampalan pendek menyambungkan peralatan kepada suis, penghala atau peranti rangkaian lain.

Seluruh tujuan panel tampalan dalam rak rangkaian adalah untuk bertindak sebagai titik penamat yang tetap dan teratur untuk larian kabel mendatar, memastikan infrastruktur dana bersih dan membuat pergerakan, penambahan dan perubahan dengan mudah tanpa mengganggu kabel kekal di belakang dinding. Kebanyakan pemasangan profesional menggunakan T568B sebagai standard pendawaian lalai , walaupun T568A diperlukan untuk bangunan kerajaan di bawah piawaian tertentu. Apa yang paling penting ialah konsisten — jangan sekali-kali mencampurkan piawaian merentasi larian yang sama.

Memahami Piawaian Pendawaian T568A dan T568B

Sebelum anda menyentuh wayar tunggal, anda perlu memahami dua piawaian pendawaian yang digunakan merentasi hampir semua kabel berstruktur di dunia. Kedua-dua T568A dan T568B menggunakan kesemua lapan konduktor dalam kabel Cat — empat pasang — tetapi ia berbeza dalam susunan pasangan oren dan hijau pada pin 1, 2, 3 dan 6.

T568B Pin-Out (Paling Biasa di Amerika Utara)

T568A menukar pasangan oren dan hijau, meletakkan putih/hijau pada pin 1, hijau pada pin 2, putih/oren pada pin 3 dan oren pada pin 6. Perbezaan fungsi antara kedua-duanya adalah sifar untuk sambungan lurus — ia hanya penting untuk kabel silang, di mana satu hujung menggunakan T568A dan satu lagi menggunakan T568B. Untuk Gigabit Ethernet dan 10GbE, keempat-empat pasangan membawa data secara serentak , itulah sebabnya mengekalkan integriti putar setiap pasangan sepanjang jalan melalui tebukan adalah penting untuk integriti isyarat pada kelajuan tinggi.

Alat dan Bahan yang Anda Perlukan Sebelum Bermula

Bergegas ke penamatan panel tampalan tanpa alat yang betul menghasilkan sambungan yang tidak boleh dipercayai yang lulus ujian pautan asas tetapi gagal di bawah beban rangkaian sebenar. Berikut adalah semua yang anda perlukan di bangku simpanan sebelum menarik satu kabel melalui dinding.

• Alat tebuk 110 bilah — Alat impak berkualiti dengan tetapan daya boleh laras. Daya rendah untuk tempat duduk awal, daya tinggi untuk penamatan akhir. Fluke Networks dan Paladin Tools kedua-duanya membuat pilihan yang boleh dipercayai dalam julat $25–$60. Elakkan versi murah tanpa jenama yang memecahkan kenalan IDC.
• Penjalur kabel — Penjalur bilah bulat khusus untuk kabel rangkaian, bukan pemotong kotak berbilang alat. Anda mahu menanggalkan jaket luar tanpa mengeratkan penebat konduktor. Kesan dalam penebat konduktor menyebabkan anomali impedans yang muncul sebagai kegagalan kehilangan pulangan pada pensijil kabel.
• Panel tampalan rangkaian — Panel 1U 24-port atau 48-port adalah standard dalam kebanyakan pemasangan. Panel Cat5e mengendalikan sehingga 1Gbps. Panel Cat6 dinilai kepada 1Gbps pada 250MHz dan boleh menyokong 10GbE pada jarak yang lebih pendek. Panel Cat6A menjalankan 10GbE pada larian 100 meter penuh pada 500MHz.
• Bar pengurusan kabel atau D-ring — Pasang ini pada unit rak terus di atas atau di bawah panel. Tanpa pelepasan terikan dan pengurusan kabel, port panel tampalan mengalami tekanan mekanikal yang merendahkan sentuhan IDC dari semasa ke semasa.
• Penguji kabel atau pensijil — Penguji kesinambungan asas seperti Klein Tools VDV526-100 (~$30) mengesahkan ketepatan peta wayar. Untuk pemasangan profesional yang memerlukan pensijilan TIA-568, Fluke DSX CableAnalyzer ialah standard industri tetapi menelan kos beberapa ribu dolar — kebanyakan kontraktor menyewanya untuk kegunaan khusus projek.
• Penanda kekal dan pembuat label — Labelkan setiap port sebelum ditamatkan. Pelabelan semula selepas fakta adalah kerja yang menyedihkan dan membawa kepada ralat dokumentasi.
• Ikatan kabel Velcro — Jangan sekali-kali menggunakan ikatan zip pada kabel rangkaian. Ikatan zip yang terlalu ketat mencacatkan geometri kabel dan mengubah geometri pasangan, yang merendahkan prestasi frekuensi tinggi. Tali Velcro membenarkan pelarasan dan jangan tegaskan kabel.

Langkah demi Langkah: Cara Mendawai Panel Tampalan Rangkaian

Proses berikut digunakan pada panel tampalan punchdown gaya 110 standard — jenis yang digunakan dalam hampir semua pemasangan Cat5e, Cat6 dan Cat6A komersial. Panel modular gaya Keystone mengikut logik penamatan konduktor yang sama tetapi menggunakan bicu keystone individu yang boleh ditanggalkan dan bukannya bingkai belakang tetap.

Langkah 1 — Pasang Panel dan Rancang Reka Letak Anda

Lekapkan panel tampalan di dalam rak sebelum menjalankan sebarang kabel padanya. Gunakan kacang sangkar dan skru yang sesuai untuk jenis rak anda — kebanyakan rak 19 inci standard menggunakan benang 10-32 atau 12-24. Ketat jari tidak mencukupi; panel longgar bergetar dan menekankan penamatan dari semasa ke semasa. Tentukan skema penomboran port anda sekarang. Pendekatan biasa ialah dengan menomborkan port 1–24 dari kiri ke kanan pada panel tunggal, dengan bilik fizikal atau lokasi jatuh didokumenkan dalam hamparan atau perisian pengurusan kabel dari hari pertama.

Langkah 2 — Jalankan Kabel dan Tinggalkan Gelung Servis Mencukupi

Tarik kabel mendatar melalui saluran atau dulang kabel anda dan ke dalam rak. Tinggalkan gelung servis sekurang-kurangnya 12–18 inci kelonggaran pada hujung panel tampalan. Kendur ini mempunyai dua tujuan: ia membolehkan anda menamatkan semula kabel jika port gagal tanpa larian terlalu pendek, dan ia mengurangkan ketegangan mekanikal pada sambungan punchdown. Jangan sekali-kali menarik kabel terlalu ketat sehingga tidak ada kekenduran pada titik penamat — ini adalah kesilapan biasa dalam pemasangan DIY yang menyebabkan kegagalan hubungan beberapa bulan kemudian apabila bangunan itu berkitar secara terma.

Langkah 3 — Tanggalkan Jaket Luar

Gunakan penarik kabel untuk mengeluarkan kira-kira 1.5 hingga 2 inci jaket luar dari hujung setiap kabel. Skor jaket dengan penari telanjang, putar alat di sekeliling kabel sekali, kemudian luncurkan jaket itu. Periksa semua lapan konduktor untuk sebarang kesan pada penebat individu. Lapisan penebat terjejas pada konduktor akan menyebabkan crosstalk pasangan-ke-pasangan yang boleh dikesan pada kelajuan Gigabit. Jika anda melihat samaran, potong hujungnya dan tanggalkan semula — jangan tamatkan konduktor yang rosak.

Langkah 4 — Nyahpusing dan Dudukkan Konduktor

Tanggalkan setiap pasangan hanya cukup untuk mencapai slot IDC yang ditetapkan pada panel tampalan. Piawaian TIA-568 menentukan leraian maksimum 0.5 inci (13mm) untuk Cat5e and 0.375 inci (9.5mm) untuk Cat6 . Melebihi had ini merendahkan prestasi NEXT (Near-End Crosstalk) kabel. Letakkan setiap konduktor ke dalam slot berkod warnanya di bahagian belakang port panel tampalan. Pengekodan warna slot pada panel akan sepadan sama ada T568A atau T568B — banyak panel menunjukkan kedua-dua kod warna bersebelahan, berlabel A dan B. Pilih bahagian yang betul untuk standard pilihan anda dan letakkan setiap konduktor dengan sewajarnya. Konduktor tidak perlu ditolak sepenuhnya ke bawah pada peringkat ini — alat penebuk melakukannya.

Langkah 5 — Tebuk Setiap Konduktor

Letakkan 110 bilah alat tebuk di atas konduktor dalam slotnya. Bilah mempunyai dua sisi — satu memotong konduktor berlebihan dan satu tidak. Bahagian pemotong mesti menghadap ke luar (jauh dari badan panel) supaya ekor wayar yang berlebihan dipotong sebagai tempat duduk konduktor. Pukul alat dengan kuat dan tepat. Alat tebukan impak yang berkualiti akan berbunyi klik apabila ia menyala. Jangan gunakan pemutar skru atau alat tanpa kesan untuk menekan konduktor ke dalam slot IDC — bilah IDC mesti menembusi penebat konduktor dalam satu gerakan terkawal untuk mencipta sambungan kedap gas dan tahan kakisan. Konduktor yang ditekan perlahan menghasilkan sambungan rintangan tinggi yang gagal seketika.

Ulang untuk semua lapan konduktor pada setiap port. Apabila selesai, setiap ekor konduktor hendaklah dipangkas bersih secara siram dengan blok IDC, dan tiada kuprum kosong harus kelihatan di luar slot.

Langkah 6 — Gunakan Strain Relief dan Pengurusan Kabel

Kebanyakan panel tampalan termasuk bar pelega ketegangan plastik atau mata penambat pengikat kabel di bahagian belakang. Halakan setiap kabel yang ditamatkan melalui kurungan pelepasan terikan dan selamatkannya dengan pengikat Velcro. Kabel harus cukup selamat sehingga tarikan kuat pada kabel tidak menghantar daya mekanikal ke penamatan tebuk. Pakai kabel dengan kemas di sepanjang bahagian belakang rak dan hantarkannya ke saluran pengurusan kabel. Pembalut kabel yang lemah adalah punca utama penamatan semula panggilan — kabel yang dibiarkan longgar akhirnya tersangkut, diseret atau terjerat oleh seseorang yang bekerja di rak.

Langkah 7 — Uji Setiap Port

Sambungkan unit penghantar penguji kabel ke port RJ45 hadapan dan penerima jauh ke hujung larian kabel yang sama (di plat dinding atau alur keluar). Jalankan ujian peta wayar. Penguji akan mengesahkan bahawa semua lapan konduktor disambungkan ke pin yang betul tanpa bukaan, seluar pendek, pasangan terbalik, pasangan belah atau pasangan terbalik. Sepasang belah — di mana dua konduktor daripada pasangan berbeza disambungkan ke kedudukan slot RJ45 yang sama — lulus ujian kesinambungan asas tetapi gagal pada kelajuan tinggi kerana isyarat pasangan pembezaan rosak. Ujian peta wayar yang betul menangkap pasangan berpecah.

Jenis Panel Tampalan dan Masa untuk Menggunakan Setiap

Tidak semua panel tampalan rangkaian disambungkan dengan cara yang sama kerana tidak semua panel menggunakan seni bina penamatan yang sama. Memahami perbezaan membantu anda memilih panel yang betul untuk pemasangan dan mengelakkan masalah keserasian.

Panel Punchdown Tetap Gaya 110

Ini adalah jenis tradisional dan paling biasa. Bahagian belakang panel ialah blok plastik tetap dengan slot IDC untuk setiap satu daripada lapan konduktor setiap port, disusun dalam baris berkod warna. Penamatan adalah kekal — jika satu kenalan IDC port tunggal gagal, anda tidak boleh menggantikan port itu sahaja tanpa menggantikan keseluruhan panel. Panel ini adalah murah, dengan panel Cat6 24-port biasanya berharga $20–$50, dan ia sangat boleh dipercayai apabila ditamatkan dengan betul. Ia adalah pilihan yang tepat untuk kebanyakan pemasangan kabel berstruktur kekal.

Panel Tampalan Modular Keystone

Panel Keystone ialah bingkai plat muka kosong yang menerima bicu batu kunci yang ditamatkan secara individu — jenis yang sama digunakan dalam alur keluar dinding. Setiap port ialah modul snap-in yang berasingan. Kelebihan utama ialah port individu boleh diganti tanpa menamatkan semula port bersebelahan. Mereka juga membenarkan panel media campuran — anda boleh mengisi beberapa slot dengan bicu batu kunci Cat6A, yang lain dengan pengganding LC gentian dan yang lain dengan sisipan kosong, semuanya dalam muka panel yang sama. Tukar ganti ialah kos setiap port yang lebih tinggi dan lebih banyak variasi dalam kualiti bicu merentas panel jika pengeluar bicu yang berbeza digunakan.

Panel Tampalan Bersudut dan Rata

Panel tampalan standard memaparkan port RJ45 mereka dalam baris mendatar rata menghadap lurus ke hadapan. Panel tampalan bersudut — kadangkala dipanggil panel berengsel atau ayun keluar — sudut port hadapan menghadap ke bawah, biasanya pada 15 atau 45 darjah. Ini memudahkan untuk menyambung dan mengarahkan kabel tampalan dalam persekitaran rak padat di mana pengurusan kabel adalah ketat. Dalam panel rata 1U 48-port yang berpenduduk penuh, mencapai port di baris belakang dengan kabel tampalan memerlukan penghalaan kabel dengan cara yang menekankan penyambung RJ45. Panel bersudut mengurangkan tegasan jejari lentur itu. Pemasangan berketumpatan tinggi dengan 48 atau lebih port bagi setiap unit rak mendapat manfaat yang bermakna daripada panel bersudut.

Panel Tampalan Gentian Optik

Panel tampalan gentian pada asasnya berbeza daripada panel tembaga. Mereka tidak menggunakan penamatan punchdown sama sekali. Sebaliknya, ia menempatkan penyambung gentian optik — LC, SC, ST atau MPO — sama ada sebagai kuncir pra-ditamatkan yang dicantumkan pada helai gentian masuk di dalam panel, atau sebagai kaset pra-penamat yang mengklik pada casis. Badan panel menyediakan perumah pelindung untuk hujung gentian dan pelekap untuk penyesuai gandingan yang membolehkan kabel tampalan bersambung. Membersihkan penyambung gentian dengan alatan yang mematuhi IEC 61300-3-35 yang betul sebelum setiap sambungan diwajibkan — muka hujung gentian yang tercemar menyebabkan kehilangan sisipan yang melebihi keseluruhan belanjawan kehilangan pautan.

Panel Tampalan Cat5e lwn Cat6 lwn Cat6A: Perbezaan Prestasi

Kategori kabel yang anda pasang menentukan kategori panel tampalan yang anda perlukan. Mencampurkan kategori — contohnya, memasang kabel Cat6 tetapi ditamatkan ke panel tampalan Cat5e — mengehadkan keseluruhan saluran kepada prestasi Cat5e. Setiap komponen dalam saluran mesti memenuhi atau melebihi kategori sasaran.

Panel tampalan Cat6A secara fizikalnya lebih besar daripada panel Cat5e atau Cat6 kerana kabel Cat6A jauh lebih tebal — biasanya diameter luar 7–8mm berbanding 5–6mm untuk Cat6. Panel 24-port Cat6A selalunya menggunakan 1.5U ruang rak sebenar kerana keperluan pengurusan kabel tambahan di bahagian belakang. Rancang susun atur rak anda dengan sewajarnya.

Cara Patch Panel Bersambung ke Suis dan Peranti Tamat

Panel tampalan itu sendiri tidak melakukan sebarang penukaran atau penghalaan. Ia adalah semata-mata penamatan pasif dan titik sambung silang. Memahami cara ia berada dalam laluan rangkaian menjelaskan mengapa pendawaian yang betul sangat penting.

Saluran lengkap daripada suis rangkaian ke stesen kerja atau kamera IP berjalan seperti berikut:

1. Port suis rangkaian → kabel tampalan pendek (biasanya 1–3 kaki) → port RJ45 hadapan panel tampal
2. Penamatan IDC panel tampalan → kabel mendatar melalui dinding/siling/konduit
3. Larian kabel mendatar → bicu RJ45 alur keluar dinding (atau kotak pelekap permukaan)
4. Saluran keluar dinding → kabel tampalan pendek → peranti akhir (PC, telefon, AP, kamera)

TIA-568 mentakrifkan pautan kekal maksimum (dari panel tampalan IDC ke saluran keluar dinding IDC) sebagai 90 meter , dengan baki 10 meter diperuntukkan merentasi semua kabel tampalan dalam saluran untuk mencapai jumlah saluran maksimum 100 meter. Melebihi 90 meter pada larian mendatar adalah pelanggaran piawaian yang akan menyebabkan kegagalan rawak pada kelajuan Gigabit walaupun jika kabel menguji bersih pada frekuensi yang lebih rendah.

Kabel tampalan yang menyambungkan suis ke panel, dan alur keluar dinding ke peranti, juga mesti sepadan dengan kategori saluran. Menggunakan kabel tampalan Cat5e dalam saluran Cat6A mewujudkan kesesakan pada titik tertentu dalam saluran tersebut. Sentiasa gunakan kabel tampalan dinilai kategori yang sepadan dengan kabel mendatar yang dipasang anda.

Kesilapan Biasa Pendawaian dan Cara Mengelakkannya

Pengalaman medan menunjukkan ralat yang sama muncul berulang kali dalam pemasangan panel tampalan, daripada persediaan rumah kecil kepada binaan perusahaan besar. Mengetahui perkara yang perlu ditonton menjimatkan berjam-jam penyelesaian masalah.

Mencampurkan T568A dan T568B pada Larian yang Sama

Jika anda menyambungkan hujung panel tampalan kepada T568B dan salur keluar dinding berakhir kepada T568A, anda telah mencipta kabel silang yang tidak disengajakan. Suis moden dengan Auto-MDIX selalunya boleh mengimbangi, tetapi ini tidak dijamin untuk semua peranti, dan ia menimbulkan kekeliruan semasa penyelenggaraan masa hadapan. Setiap larian kabel mesti menggunakan standard yang sama pada kedua-dua hujungnya.

Keterlaluan Untwisting Pasangan

Ini adalah kesilapan yang paling biasa merendahkan prestasi. Menarik pasangan lebih daripada jarak yang dibenarkan untuk menjadikannya lebih mudah untuk duduk dalam slot IDC merosakkan penolakan crosstalk yang diberikan oleh geometri pasangan terpiuh. Pada 100MHz ini selalunya tidak disedari. Pada 500MHz (Cat6A), ia menyebabkan kegagalan. Kekalkan twist ke dalam 13mm dari IDC untuk Cat5e dan 9.5mm untuk Cat6 dan ke atas.

Pasangan Pisah

Sepasang belahan berlaku apabila, sebagai contoh, konduktor putih/hijau diletakkan di dalam slot pin 1 tetapi konduktor hijau diletakkan di dalam slot pin 4 dan bukannya pin 3. Konduktor adalah daripada pasangan yang berbeza. Penguji kesinambungan asas menunjukkan ini sebagai betul — kesemua lapan pin kelihatan bersambung. Tetapi penguji peta wayar yang betul mengesan pasangan berpecah kerana ia mengukur keseimbangan pasangan elektrik. Pasangan berpisah menyebabkan crosstalk teruk yang memusnahkan prestasi Gigabit sepenuhnya walaupun lampu pautan mudah kelihatan hijau.

Melegakan Ketegangan yang lemah

Kabel yang tertinggal longgar di belakang panel tampalan akan dipijak, ditarik dan kusut oleh sesiapa yang bekerja di rak. Satu tarikan tajam pada kabel yang tidak dilepaskan ketegangan boleh mencabut penamatan tebuk yang cukup untuk membuat sambungan terputus-putus — salah satu kesilapan yang paling sukar untuk dikesan kerana ia muncul dan hilang dengan perubahan getaran dan suhu.

Tiada Dokumentasi

Panel tampalan tidak berlabel ialah bom masa yang berdetik untuk pentadbir rangkaian masa hadapan. Tanpa peta port-ke-lokasi, setiap pergerakan atau sesi penyelesaian masalah memerlukan pengesanan kabel secara fizikal. Labelkan setiap port panel tampalan dan setiap kabel di kedua-dua hujung sebelum rak ditutup. Gunakan konvensyen penamaan yang konsisten — lantai, nombor bilik, nombor alur keluar — dan sandarkan dokumentasi dalam sistem pengurusan rangkaian atau hamparan kongsi.

Pendawaian Panel Tampalan dalam Senario Dunia Sebenar

Prinsip di atas digunakan secara universal, tetapi pendekatan khusus berbeza dengan saiz dan jenis pemasangan.

Persediaan Pejabat Kecil atau Pejabat Rumah

Persediaan SOHO biasa mungkin melibatkan panel tampalan Cat6 12-port atau 24-port dalam rak pelekap dinding kecil, dengan sambungan kabel ke 6–12 alur keluar dinding di seluruh ruang. Jumlah panjang larian kabel biasanya di bawah 30 meter, jadi Cat6 adalah lebih daripada mencukupi. Suis 8-port atau 16-port tunggal dipasangkan kabel tampalan dari hadapan panel. Keseluruhan projek — termasuk penggerudian, penyaluran kabel melalui dinding, penamatan dan ujian — mengambil masa seorang yang berpengalaman kira-kira 4–8 jam untuk pemasangan 10 port. Kos bahan untuk skala ini berjalan kira-kira $80–$200 USD bergantung pada kualiti kabel dan perkakasan.

Pengagihan Lantai Perusahaan

Dalam bangunan komersial, bilik telekom (TR) pada setiap tingkat biasanya menempatkan rak 2 tiang atau 4 tiang dengan 2–4 panel tampalan berjumlah 96–192 port, menyuapkan semua sambungan kabel mendatar ke lantai. Panel ini bersambung melalui kabel tampalan ke satu atau lebih suis lapisan akses. Suis pautan atas melalui gentian atau kuprum 10GbE ke suis lapisan pengedaran dalam bilik data utama. Projek pengkabelan berstruktur skala ini untuk satu tingkat 10,000 kaki persegi mungkin melibatkan 150–200 larian kabel, yang kesemuanya mesti diuji dan didokumenkan kepada piawaian prestasi saluran TIA-568 sebelum penerimaan. Kos projek biasa pada skala ini adalah antara $15,000 hingga $40,000 USD bergantung pada kategori kabel, kadar buruh tempatan dan keperluan saluran.

Tampalan Atas Rak Pusat Data

Dalam pusat data, panel tampalan sering digantikan dengan kaset pengkabelan berstruktur dan kabel batang. Batang gentian MPO yang telah ditamatkan sebelumnya menyambungkan barisan rak melalui dulang kabel atas, ditamatkan kepada modul kaset gentian yang menampilkan port LC pada bahagian hadapan casis panel 1U. Pendekatan ini membolehkan keseluruhan batang 12 atau 24 gentian digunakan dengan satu tarikan dan satu kaset tekan masuk, secara mendadak mengurangkan masa pemasangan dalam persekitaran berketumpatan tinggi. Pemasangan gentian pra-ditamatkan diuji dan diperakui oleh kilang , menghapuskan risiko ralat penamatan medan dalam persekitaran yang kos masa henti beribu-ribu dolar seminit.

Mengekalkan dan Menyelesaikan Masalah Panel Tampalan Berwayar

Setelah panel tampalan berwayar dan diperakui, penyelenggaraan berterusan adalah minimum — tetapi ia bukan sifar. Sambungan fizikal merosot dari semasa ke semasa melalui pengoksidaan, getaran dan tekanan mekanikal daripada sisipan dan pengalihan kabel tampalan berulang.

• Gantikan kabel tampalan, bukan penamatan panel, apabila port gagal. Dalam kebanyakan kes, port yang mati ialah kabel tampalan yang rosak atau port suis yang rosak — bukan penamatan tebukan yang gagal. Tukar kabel tampal dahulu. Jika masalah mengikut kabel, gantikan kabel. Jika masalah mengikut port, uji dengan port suis yang berbeza sebelum mengecam penamatan panel tampalan.
• Jauhkan habuk dari port yang tidak digunakan. Pengumpulan habuk di dalam bicu RJ45 — terutamanya dalam persekitaran dengan penapisan udara yang lemah — meningkatkan rintangan sentuhan selama bertahun-tahun. Sisipan port kosong adalah murah dan menghalangnya sepenuhnya. Satu 100 pek sisipan port kosong berharga kira-kira $8–$12 dan harus dipasang di setiap port yang tidak digunakan dari hari pertama.
• Uji semula selepas sebarang kerja fizikal berhampiran rak. Pada bila-bila masa seseorang bekerja di dalam atau di sekeliling rak — menambah peralatan, penghalaan semula kabel, pembersihan — jalankan ujian peta wayar semakan tempat pada mana-mana kabel yang dikendalikan. Sentuhan fizikal dengan kabel yang mempunyai penamatan marginal boleh menukar sambungan sempadan kepada kerosakan terbuka.
• Pastikan dokumentasi terkini. Setiap pertukaran port, penempatan semula peranti, atau sambungan kabel baharu mesti ditunjukkan dalam dokumentasi port. Dokumentasi basi lebih teruk daripada tiada dokumentasi kerana ia mewujudkan keyakinan palsu. Jadikan kemas kini dokumentasi sebagai langkah yang diperlukan sebelum menutup sebarang tiket pertukaran rangkaian.

Panel tampalan rangkaian berwayar dan didokumenkan dengan betul adalah asas kepada infrastruktur rangkaian yang boleh diurus dan boleh dipercayai. Disiplin yang digunakan semasa pemasangan awal — piawaian pendawaian yang betul, had buka lilit yang betul, penebuk tegas, ujian menyeluruh dan pelabelan lengkap — membayar ke hadapan setiap kali pertukaran rangkaian diperlukan atau kerosakan mesti dikesan. Berhenti semasa penamatan mewujudkan hutang yang akan dibayar oleh pasukan rangkaian untuk jangka hayat pemasangan.
